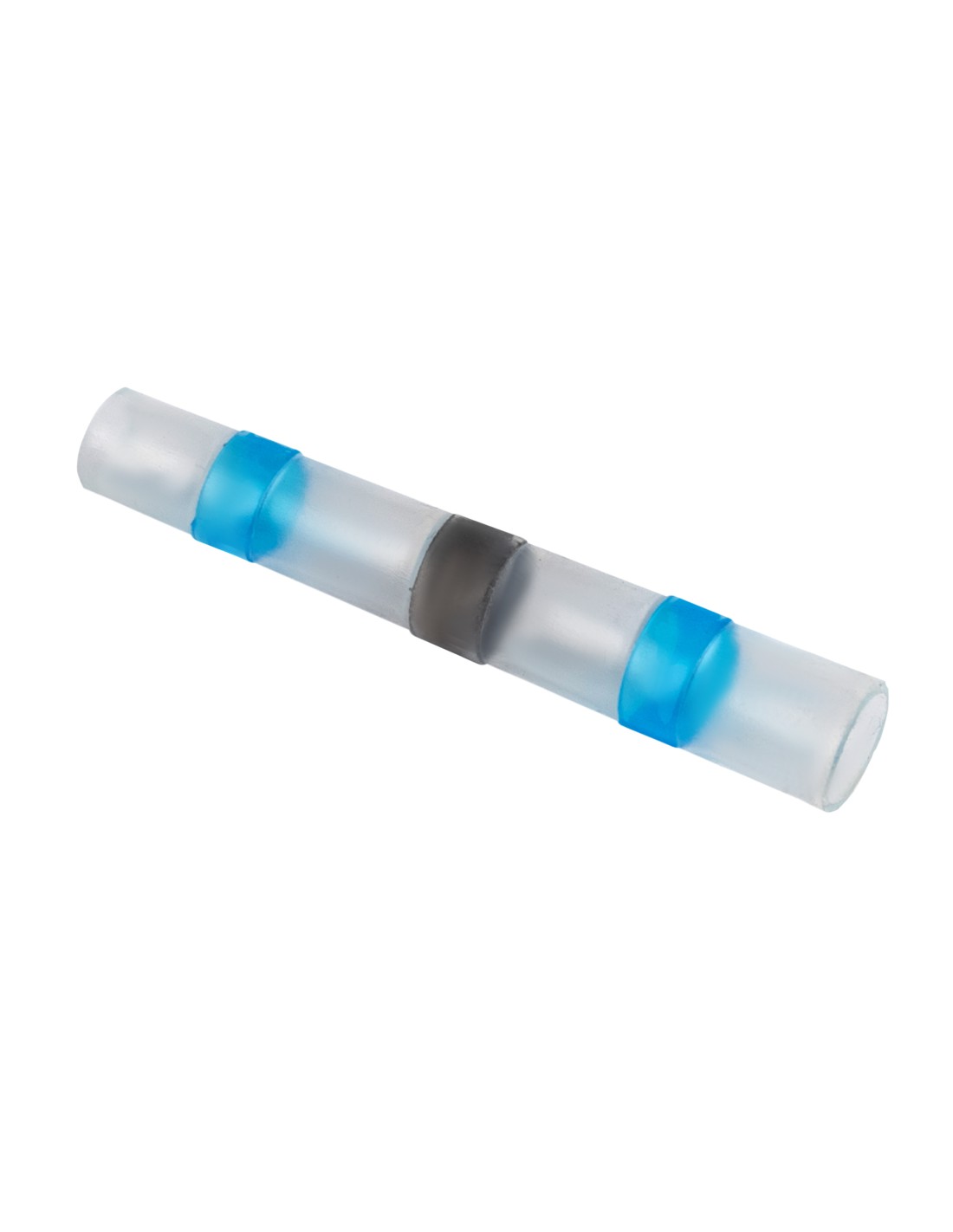

Термоусаджувана гільза з припоєм CB-01-003 синя

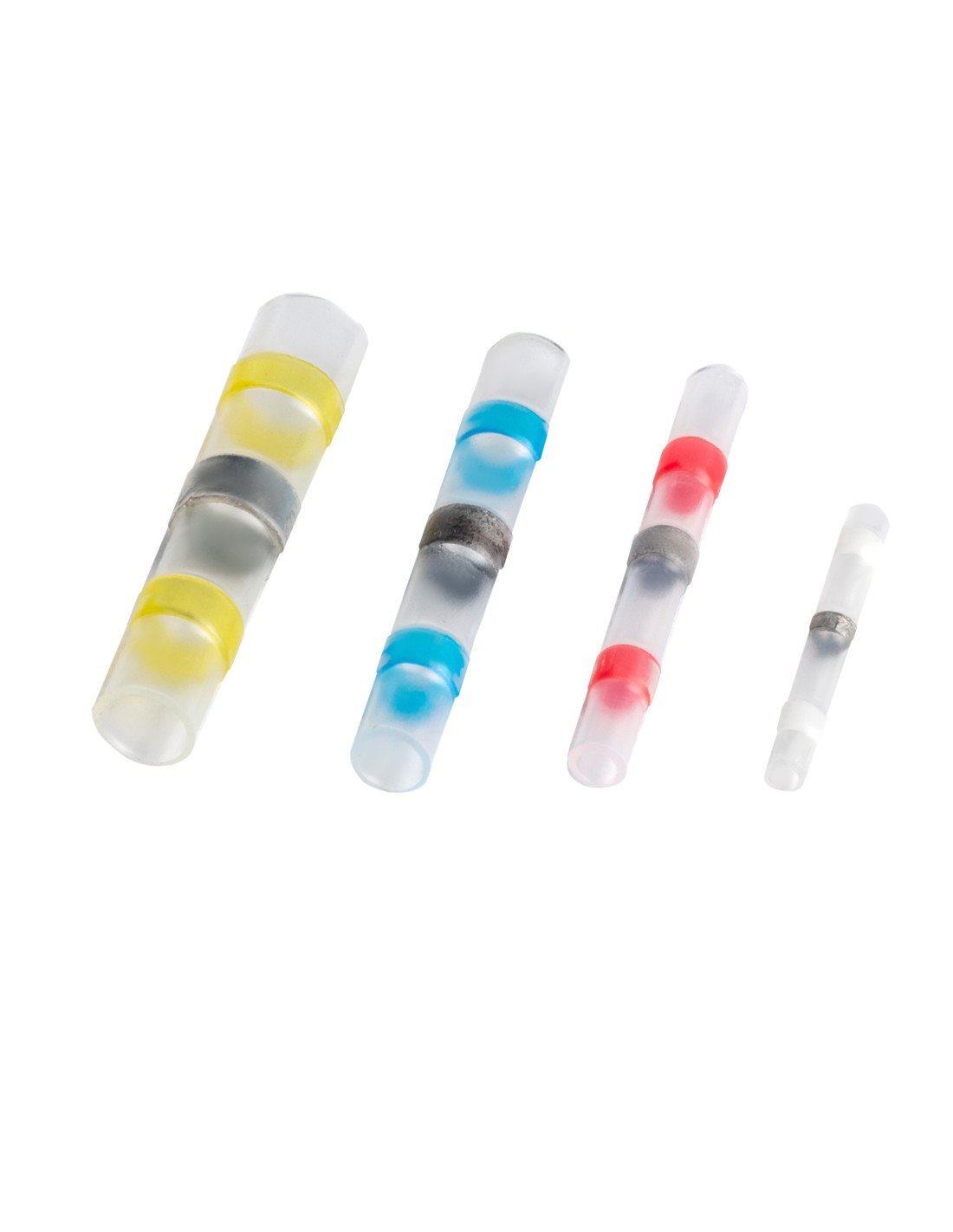

Використовується термоусадочна гільза з припоєм для з'єднання мідних проводів методом пайки. Складена вона з термоусадочної трубки з розміщеним усередині кільцем з олова і кільцями термоплавкого клею по краях. Спаювання проводів припоєм відбувається при прогріванні гільзи в місці з'єднання мінімум до 160 °C. Результат спаювання проводів контролюється через прозорі стінки термоусадки. Кільця термоплавкого клею, розташовані по краях, повністю герметизують місце пайки, запобігаючи потраплянню вологи і пилу.

Для з'єднання проводів методом точкового паяння за допомогою термоусадочної гільзи з припоєм, необхідно зачистити кінці кабелів і протягнути один кінець кабелю через гільзу. З'єднувати кабелі рекомендується розпушивши їхні кінці, щоб мідні жили перепліталися між собою. Потім потрібно розмістити термоусаджувану гільзу з олов'яно-свинцевим припоєм так, щоб кільце припою знаходилося безпосередньо над місцем з'єднання проводів.







Для запаювання і усадки трубки рекомендується робити прогрів будівельним феном зі спеціальною насадкою для рівномірного прогріву з усіх боків. Гільзу необхідно нагріти до температури не більше 180°C, не допускаючи перегрів локальних ділянок, як це може статися під час спроби усадки за допомогою сірників або звичайної запальнички.
