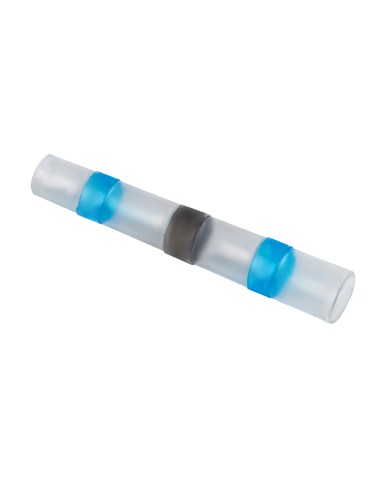

Термоусадочная гильза с припоем CB-01-003 синяя

Используется термоусадочная гильза с припоем для соединения медных проводов методом пайки. Составлена она из термоусадочной трубки с размещенным внутри кольцом из олова и кольцами термоплавкого клея по краям. Спаивание проводов припоем происходит при прогреве гильзы в месте соединения минимум до 160 °C. Результат спаивания проводов контролируется через прозрачные стенки термоусадки. Кольца термоплавкого клея, расположенные по краям, полностью герметизируют место пайки, предотвращая попадание влаги и пыли.

Для соединения проводов методом точечной пайки с помощью термоусадочной гильзы с припоем, необходимо зачистить концы кабелей и продеть один конец кабеля через гильзу. Соединять кабели рекомендуется распушив их концы, чтобы медные жилы переплетались между собой. Затем нужно разместить термоусаживаемую гильзу с оловянно-свинцовым припоем так, чтобы кольцо припоя находилось непосредственно над местом соединения проводов.







Для запаивания и усадки трубки рекомендуется делать прогрев строительным феном со специальной насадкой для равномерного прогрева со всех сторон. Гильзу необходимо нагреть до температуры не более 180°C не допуская перегрев локальных участков, как это может произойти при попытке усадки с помощью спичек или обычной зажигалки.
