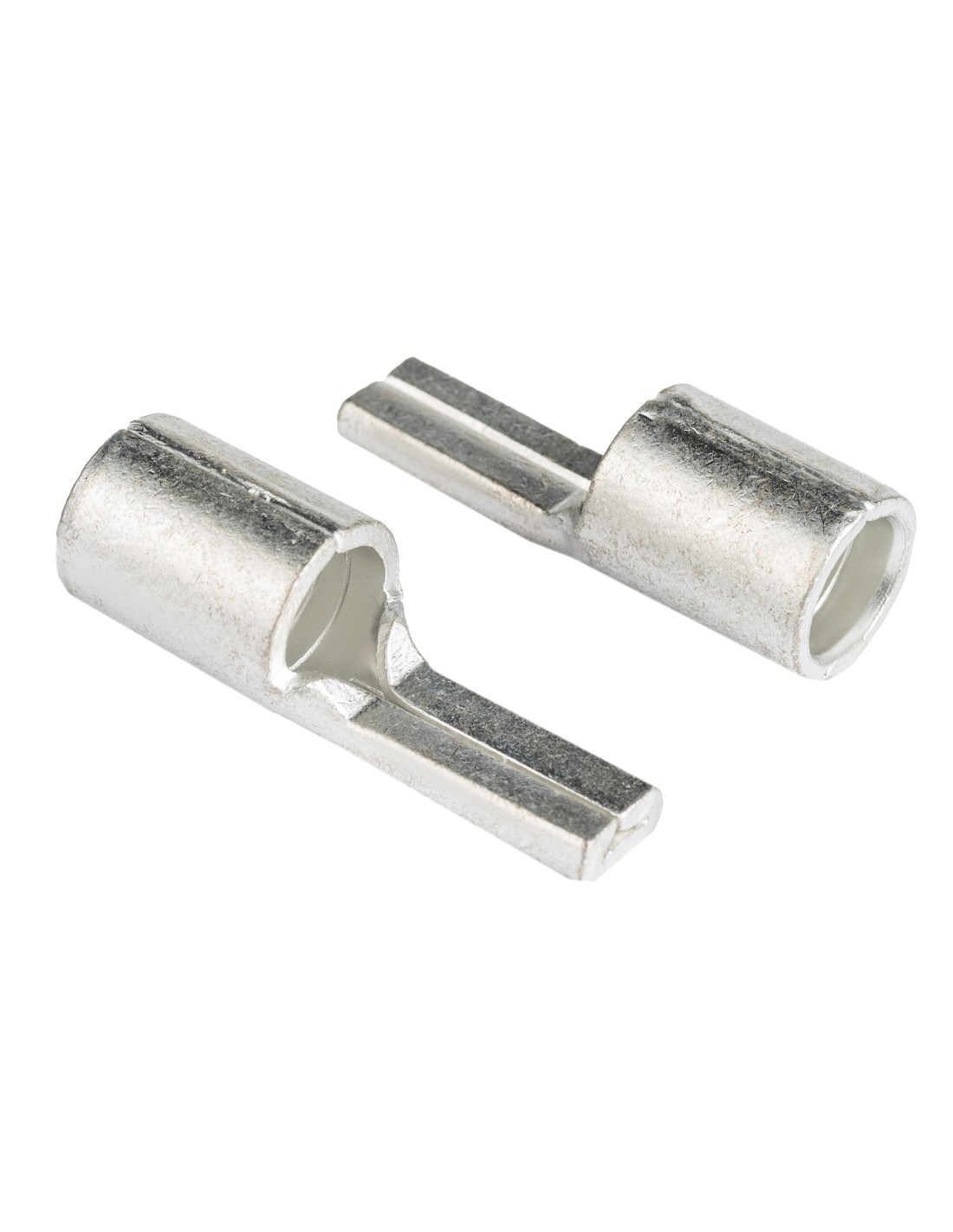

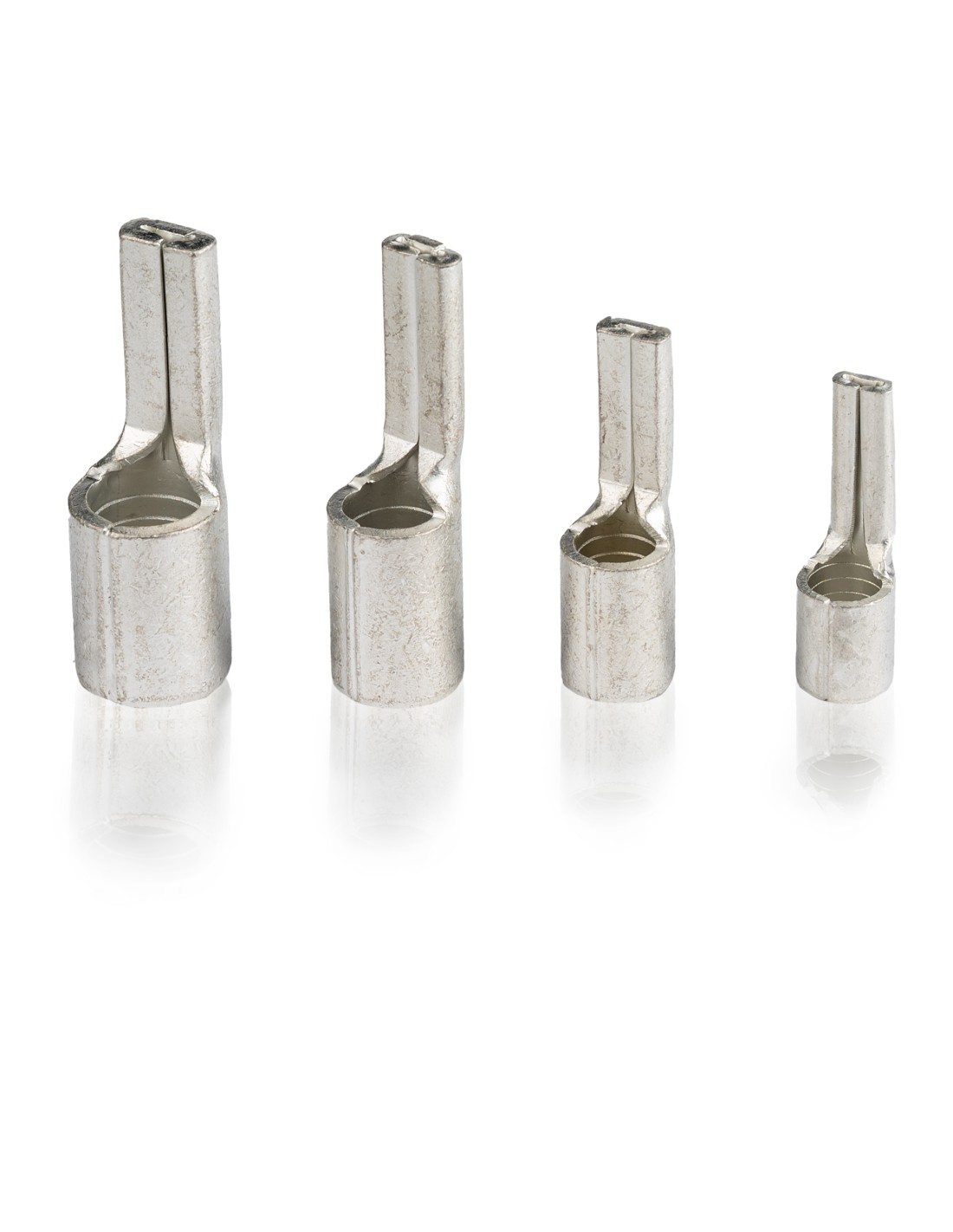

Наконечник штирьовий мідний луджений PTNB 95/25

Штирові мідні наконечники з покриттям з олова і вісмуту є важливим елементом в електротехнічних системах. Виготовляються вони з високоякісної листової міді марки М1, що забезпечує їм відмінні провідні властивості та стійкість до корозії. Нанесення покриття з олова з додаванням вісмуту надає наконечникам додатковий захист від окислення і покращує контактні характеристики. Це особливо важливо під час експлуатації в умовах підвищеної вологості та агресивних середовищ, де потрібне надійне і довговічне з'єднання.

Конструктивно наконечник складається з двох основних частин: контактного майданчика і хвостової частини. Контактний майданчик виконано у вигляді штиря без отворів, що робить його оптимальним для встановлення у вузькі вступні пази автоматичних вимикачів та інших електротехнічних пристроїв. Така конструкція гарантує щільне прилягання наконечника до контактних поверхонь, забезпечуючи стабільний електричний контакт.

Хвостова частина наконечника має трубчасту форму із запаяним швом, що збільшує її міцність і надійність. Внутрішня поверхня хвостової частини забезпечена поперечною насічкою, яка сприяє більш надійній фіксації кабелю всередині наконечника. Це запобігає вислизанню дроту і покращує загальну механічну стійкість з'єднання.

Монтаж штирьового мідного наконечника з лудінням здійснюється двома основними методами: опресовуванням і пайкою. Опресування дає змогу надійно закріпити наконечник на кабелі за рахунок механічного стиснення, забезпечуючи щільне прилягання матеріалів. Пайка, зі свого боку, створює електрично провідне з'єднання завдяки розплавленню припою і його проникненню в простір між наконечником і кабелем. У деяких випадках ці методи можуть бути поєднані, що збільшує довговічність і надійність з'єднання.

Такий тип наконечників знаходить широке застосування в електроустановках, де потрібне надійне і компактне з'єднання з мінімальними втратами електричної енергії. Особливо часто вони використовуються для підключення кабелів до автоматичних вимикачів та інших пристроїв, де гвинтове кріплення неможливе через конструктивні особливості. Фіксація наконечника в таких пристроях здійснюється притискними пластинами, що додатково підвищує безпеку і стабільність роботи електричної системи.

L, (мм) - 55

B, (мм) - 24

W, (мм) - 12.5

Ød, (мм) - 13.7

ØD, (мм) - 18.9

H, (мм) - 5.2

T, (мм) - 2.5
