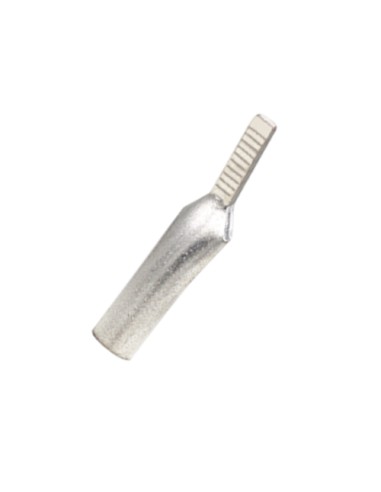

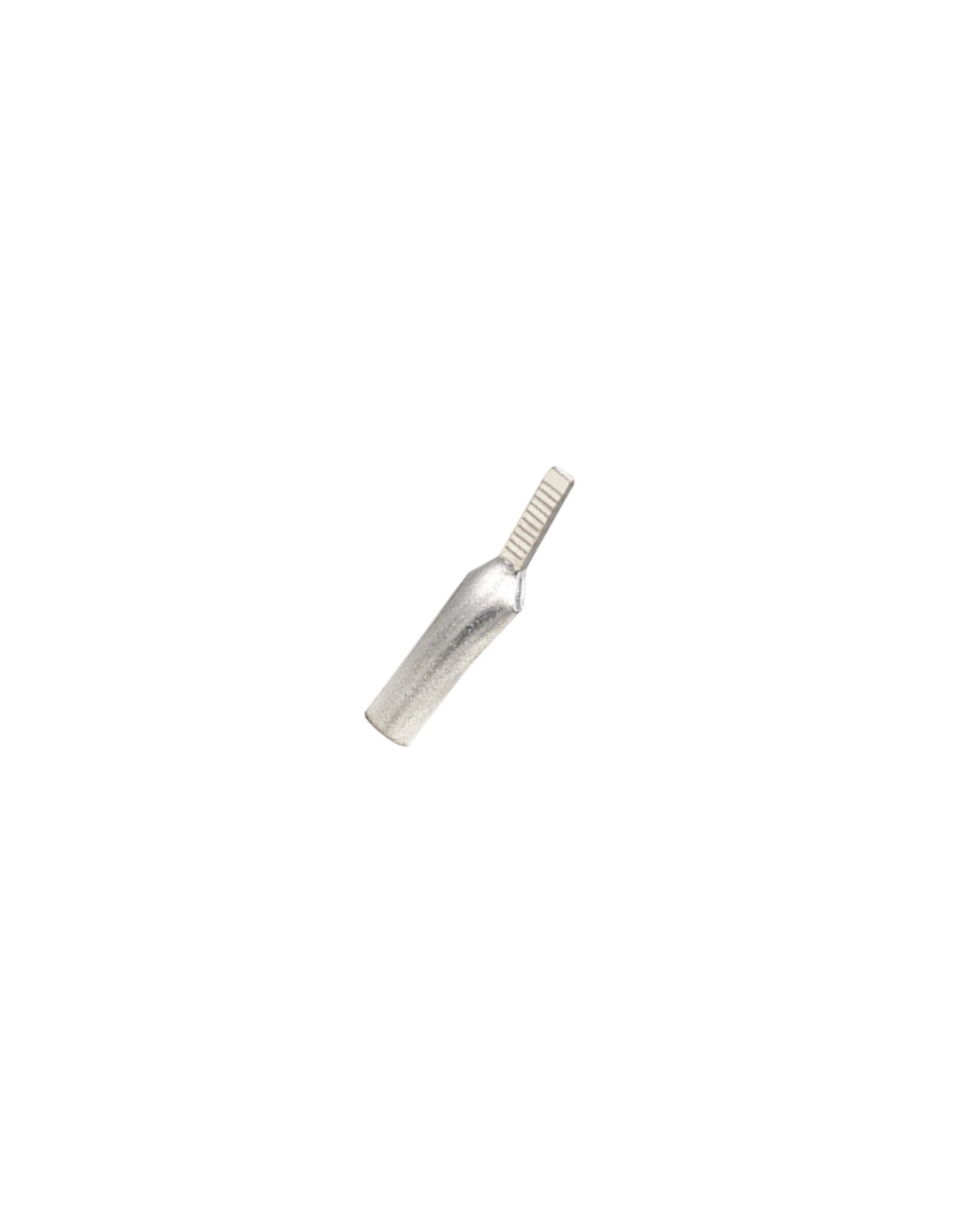

Наконечник плоский С45N-6/4 мідний луджений під автомат

Плоскі штифтові наконечники типу С45N призначені для надійного з’єднання мідних провідників з автоматичними вимикачами та іншими елементами електроустановок, контактні групи яких не передбачають використання стандартних кільцевих або вилочкових наконечників. Ці наконечники забезпечують безпечне та стабільне підключення в умовах, коли важлива точність посадки та щільність контакту.

Основні характеристики:

• Тип наконечника: штифтовий, без ізоляції, призначений для монтажу на мідні жили.

• Матеріал: виготовлений з високоякісної міді марки М1 з чистотою не менше 99,9%, що гарантує відмінну електропровідність.

• Покриття: нанесене антикорозійне лудіння з додаванням вісмуту, що підвищує стійкість до окислення та продовжує термін служби виробу.

• Номінальна робоча напруга: до 6000 В.

• Конструктивні особливості:

o Наявність фаски полегшує введення кабелю в наконечник.

o Контактна штифтова частина не має оглядового вікна, що підвищує механічну міцність.

• Сфера застосування: підходить для провідників з класами гнучкості від 1 до 3 (однодротові та малогнучкі багатодротові жили).

• Спосіб встановлення: монтаж здійснюється методом опресування за допомогою спеціального інструменту.

• Рекомендований профіль обтиску: шестигранний, який забезпечує рівномірний розподіл зусилля та надійне закріплення.

Рекомендації щодо вибору та встановлення

Під час вибору наконечника важливо враховувати розміри контактного майданчика. Його ширина має відповідати ширині отвору в контактній групі обладнання, а довжина — бути достатньою для надійної фіксації за допомогою притискної пластини або гвинта.

Якщо використовується інструмент з шестигранним профілем обтиску, внутрішній діаметр хвостової частини наконечника має точно відповідати діаметру кабельної жили: перевищення допустиме не більше ніж на 5%. Якщо внутрішній діаметр перевищує діаметр жили більш ніж на 5%, необхідно використовувати інструмент з клиноподібним профілем обтиску для забезпечення герметичного та міцного з'єднання.

Призначення

Наконечники С45N широко застосовуються в системах розподілу електроенергії, щитовому обладнанні, промисловій та побутовій автоматизації — скрізь, де потрібне надійне підключення мідних провідників до автоматичних вимикачів та інших комутаційних пристроїв з обмеженою контактною поверхнею.

Ød, (мм) - 4,56

ØD, (мм) - 5,55

L, (мм) - 26,12

L1, (мм) - 10

B, (мм) - 5,2

H, (мм) - 1,05

W, (мм) - 7,64
