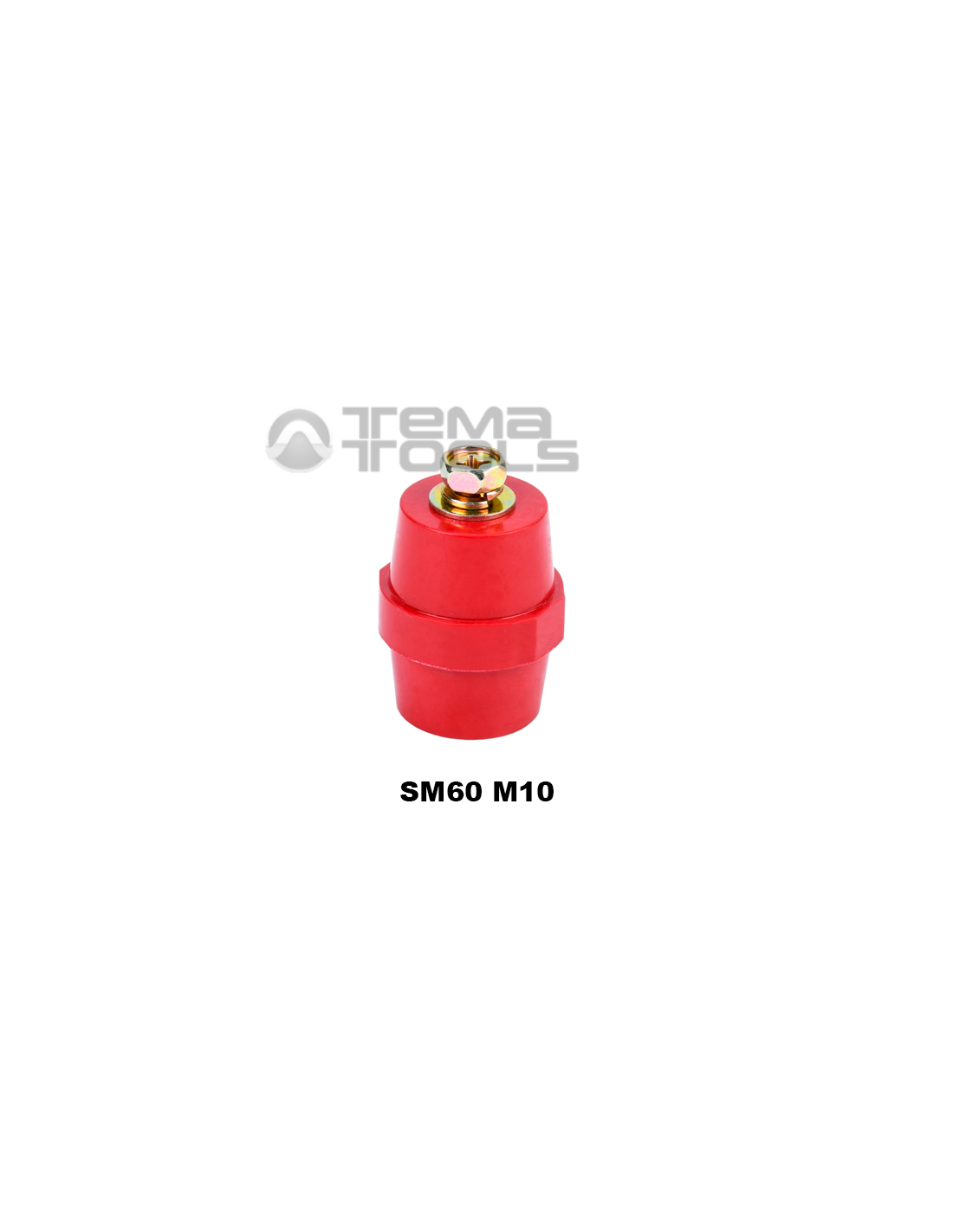

Ізолятор шинний SM60 М10 опорний з болтами

Ізолятор шинний SM60 М10 опорний з болтами є ізоляційним пристроєм, що застосовується в силових енергорозподільних житлових і промислових шафах. З його допомогою здійснюється надійна фіксація струмопровідної мідної шини всередині шафи або електрощита, до якої згодом підключається силовий кабель. Також шинний ізолятор бочонок дає змогу здійснити нерухому установку інших конструкцій, які можуть опинитися під напругою.

Конструктивно корпус шинного силового опорного ізолятора серії SM являє собою циліндричний корпус, що нагадує бочонок, на торцях якого є роз'ємне кріплення. У корпусі ізолятора є отвори з різьбленням, в які можна вкрутити болт або гвинт. Сам корпус виготовляється з армованого скловолокном пластику, а різьбові вставки з латуні або оцинкованої сталі.

Під час монтажу шинний ізолятор SM одним боком фіксується до корпусу силової шафи або до монтажної пластини, а до іншого боку кріпиться струмоведуча шина. Для надійної фіксації шини потрібно мінімум два ізолятори SM.

Габаритні та настановні розміри опорного шинного ізолятора SM60 М10

A, (мм) - 60

B, (мм) - 12

C, (мм) - 12

D, (мм) - 54

E, (мм) - 60

F, (мм) - 60

G (діаметр різьби, мм) - M10
