Гільза мідно-алюмінієва GTL 35

Під час прокладання кабельних ліній може з'явитися необхідність з'єднання кабелів з різних металів, міді та алюмінію. Безпосередньо з'єднувати такі кабелі заборонено, тому що в місці їхнього контакту завжди з'являтимуться оксиди, які спричиняють підвищений контактний опір, що, своєю чергою, призводить до сильного нагрівання місця з'єднання й ймовірності загоряння обплетення. Для отримання якісного контакту між кабелями з різних металів застосовують спеціальні гільзи.

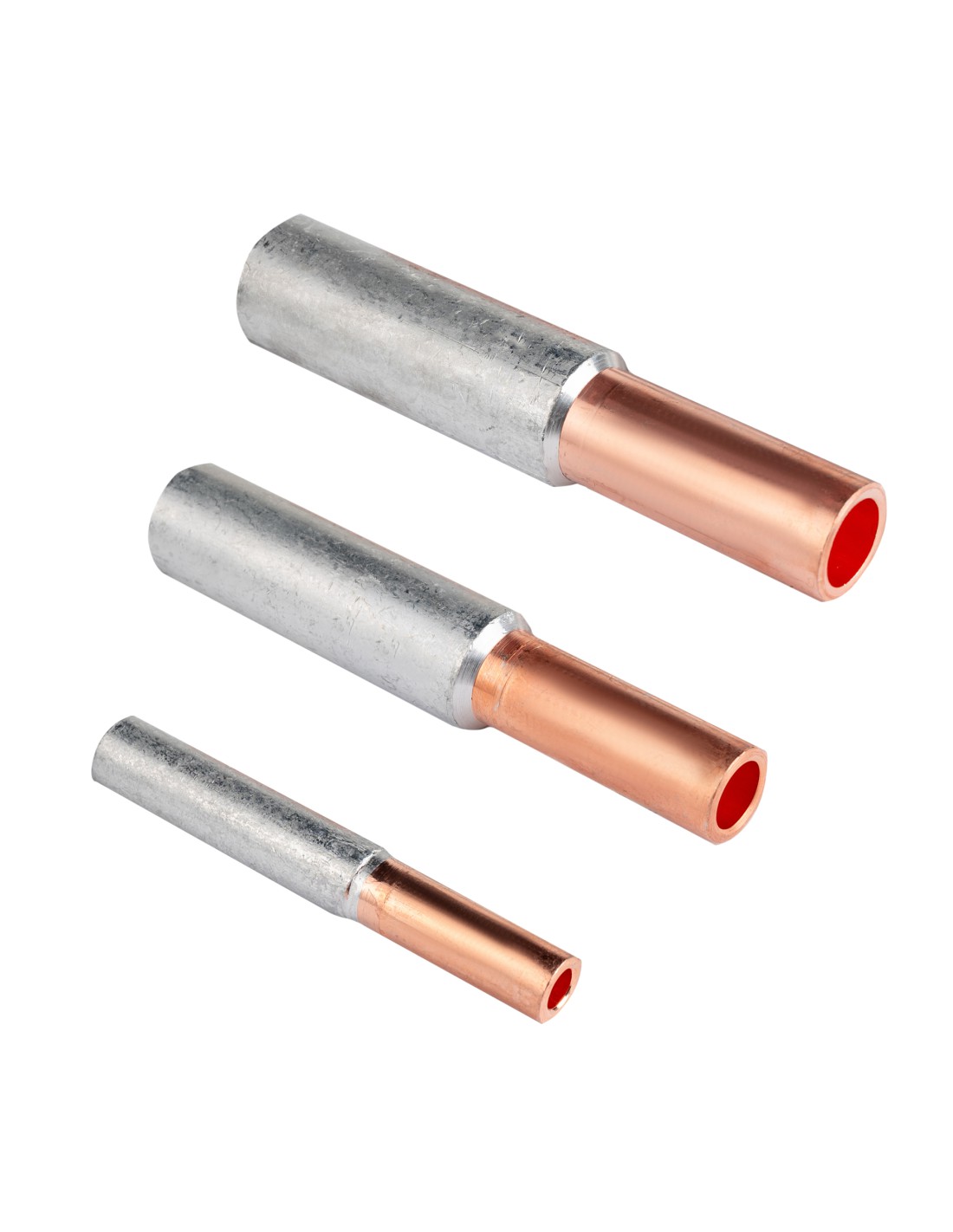

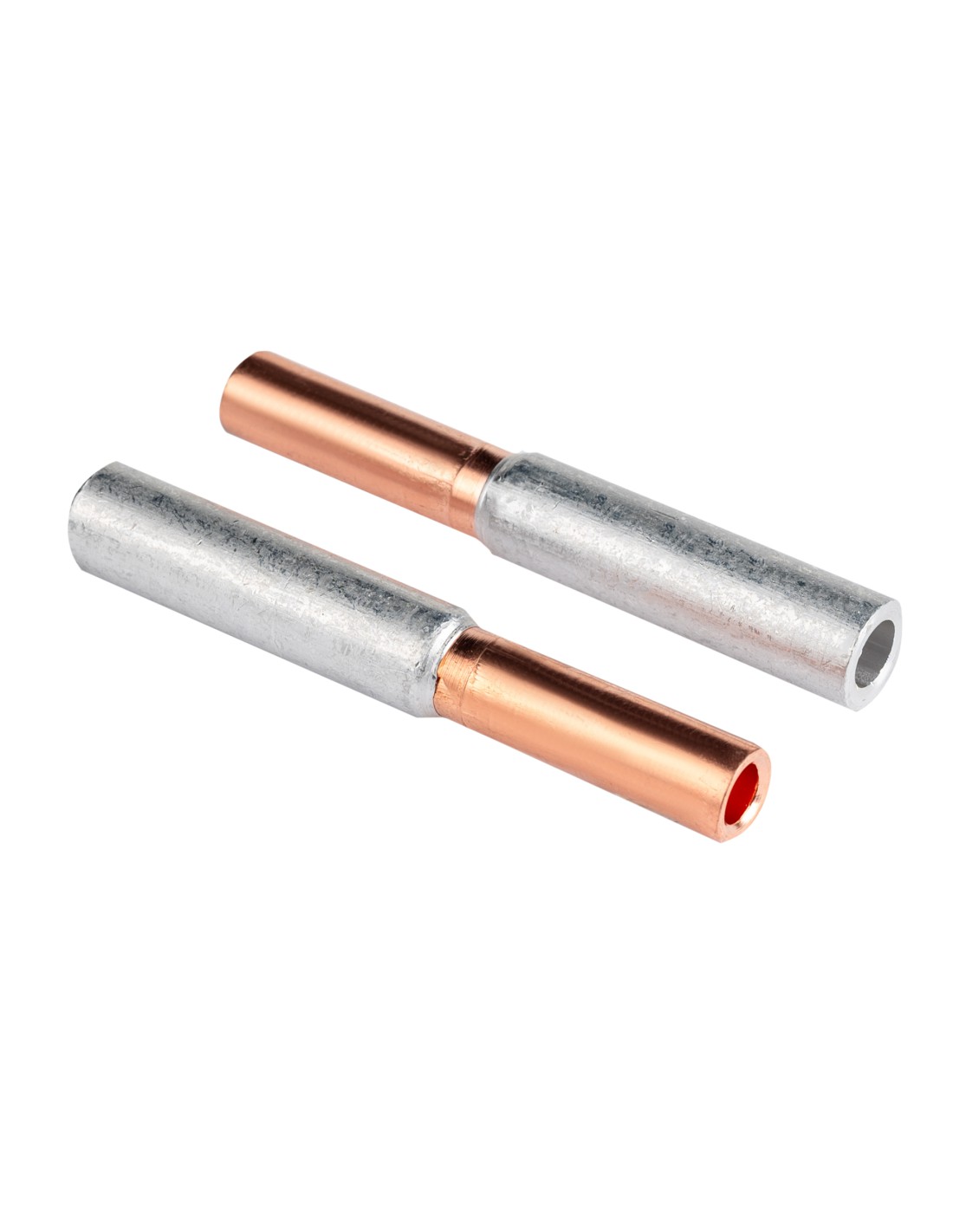

Гільзи GTL являють собою з'єднані разом методом зварювання дві трубки з двох різних металів, алюмінію і міді. Таке з'єднання дуже надійне і унеможливлює виникнення оксидів у місці контакту. Усередині гільзи є обмежувач для рівномірного введення кабелю з кожного боку.

Через сильну відмінність властивостей двох металів комбіновані гільзи відрізняються від звичайних гільз своєю формою. Алюмінієва трубка в мідно-алюмінієвій гільзі GTL має значно більший діаметр, як порівняти з привареною мідною трубкою.

Метод монтажу мідно-алюмінієвої гільзи GTL: опресовування.

Температури експлуатації: від -40 до +80С°.

Номінальна робоча напруга: до 10кВ.

Інструменти:

• Гідравлічні ручні YQK-120, YQK-300, KYQ-300B, KYQ-400;
• Механічні ручні HX-50 и HX-120.

L, (мм)  - 87

L₁, (мм) - 50

L₂, (мм) - 31

Ød, (мм) - 8.5

Ød₁, (мм) - 8
