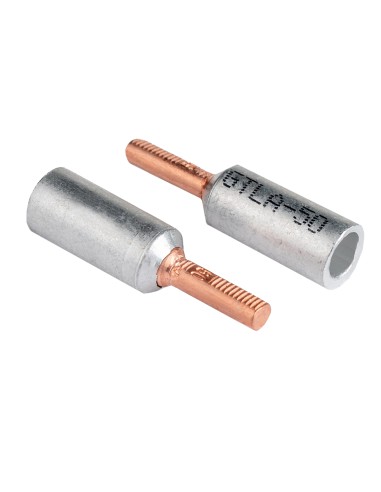

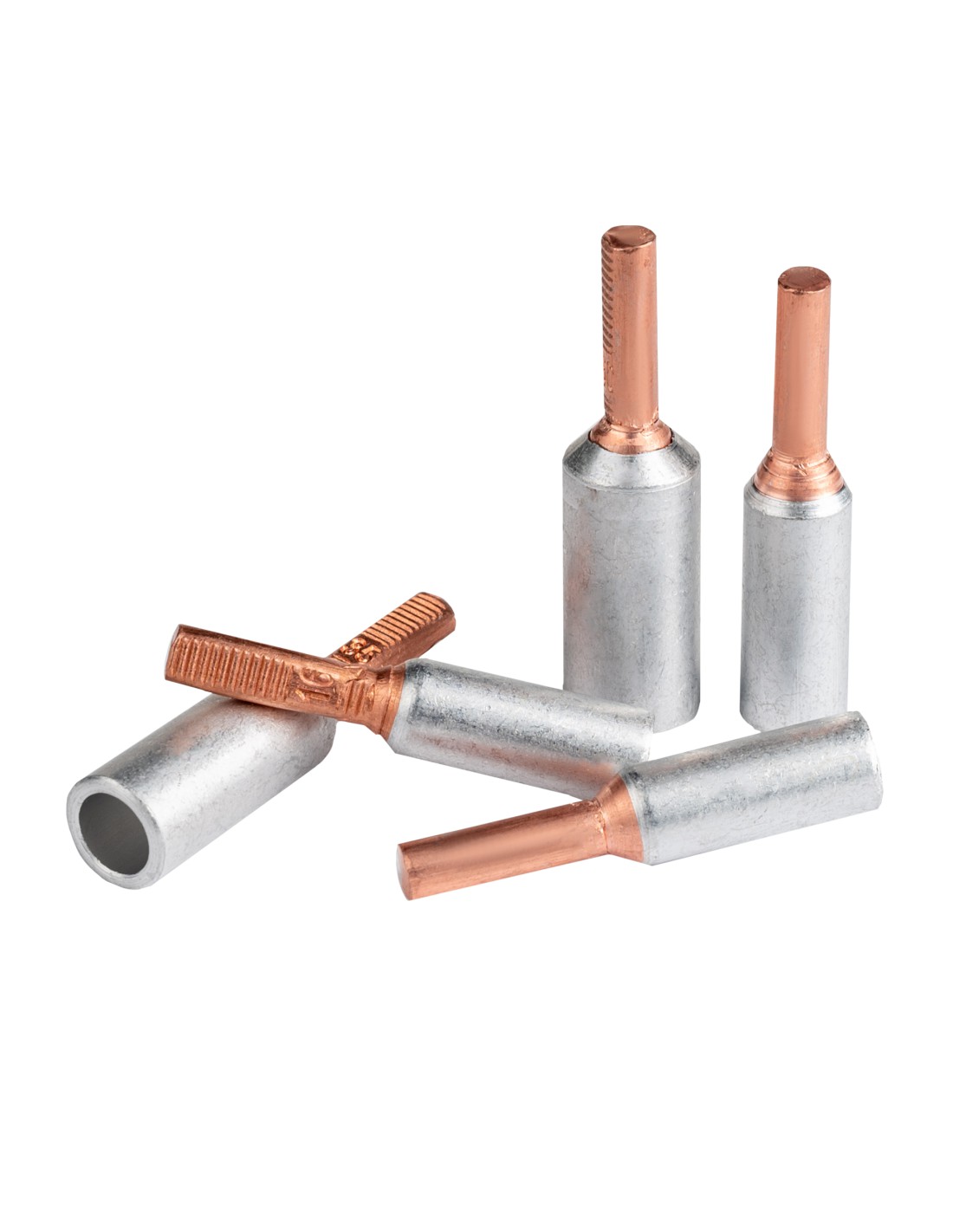

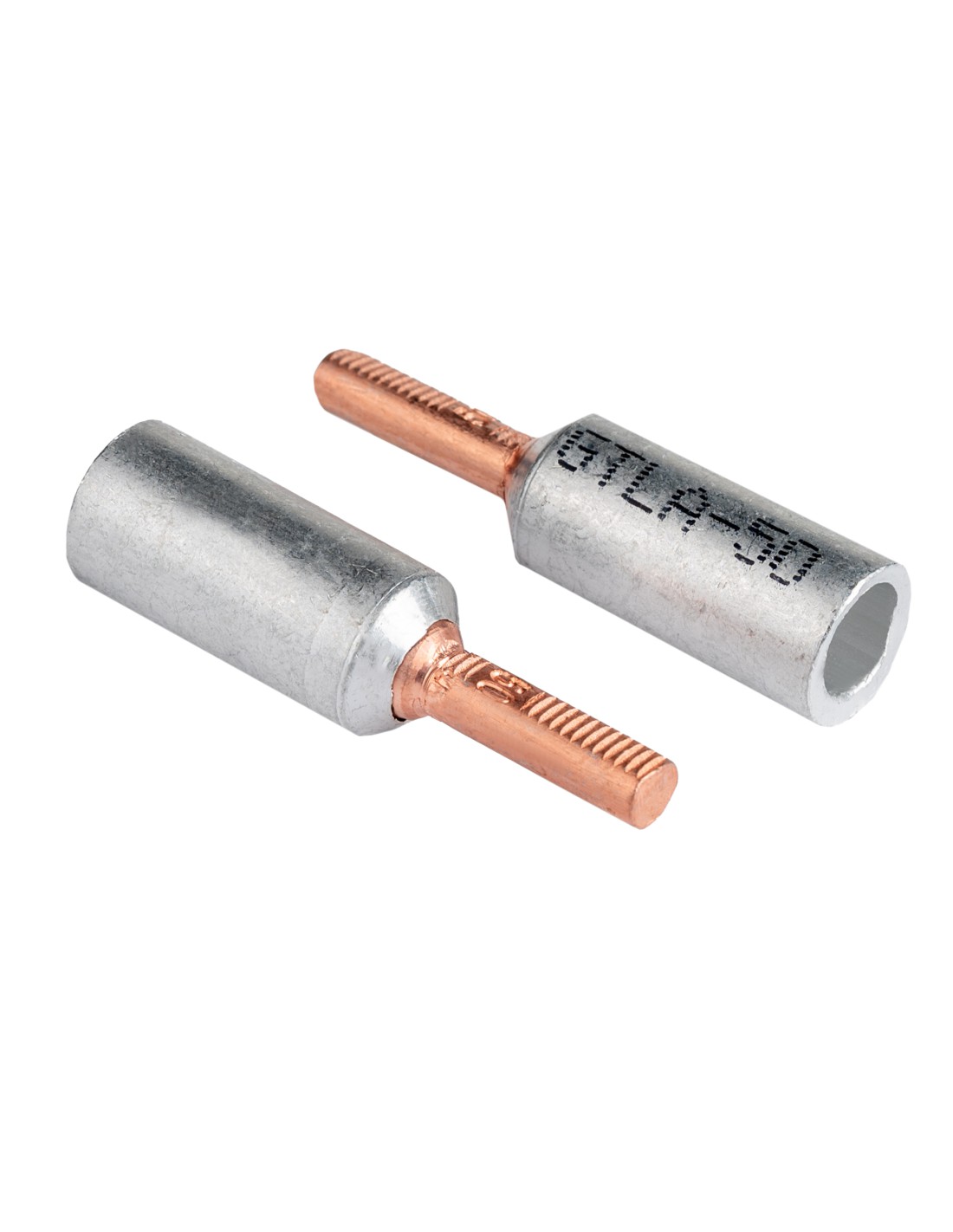

Наконечник силовой PBL 50 (GTLC) штыревой медно-алюминиевый

Наконечник силовой PBL 50 (GTLC) штыревой медно-алюминиевый

ТТ06204
94,22 ₴

Страна производитель: Китай
Материал: алюминий, медь



Штыревые медно-алюминиевые наконечники PBL (GTLC) применяются для оконцевания силовых алюминиевых кабелей и проводов. Такие наконечники удобно применять при необходимости подключения алюминиевых кабелей к клеммам автоматических выключателей и других электротехнических устройств, в конструкции которых имеются контактные группы с узкими вводными пазами.

Контактная площадка штыревых медно-алюминиевых наконечников PBL не имеет в своей конструкции каких-либо отверстий для фиксации, они рассчитаны на крепление с помощью прижимных пластин. Если же в электротехническом устройстве предусмотрена фиксация только с помощью винта, то придется использовать другие наконечники.

Хвостовая часть наконечника изготавливается из алюминиевой трубки, контактная площадки в виде круглого штыря изготавливается из меди. Соединение алюминиевой и медной части наконечника производится методом контактной сварки, что обеспечивает надежность контакта и исключает нагрев места соединения.

Монтаж наконечника на алюминиевый кабель осуществляется методом опрессовки, для лучшего контакта между хвостовой частью наконечника и кабелем наносится контактная паста.

PBL чертеж

ØD – 14 мм;
Ød – 9.5 мм;
L – 52 мм;
L₁ - 22 мм.

Инструмент для обжатия силовых наконечников Силовой гибкий кабель Термоусадочные перчатки Термоусадочная трубка
Количество штук в упаковке
25
Антикоррозионное покрытие
нет
Вид
Штыревой
Изоляция
нет
Сечение кабеля, мм²
50
Тип
Наконечник
