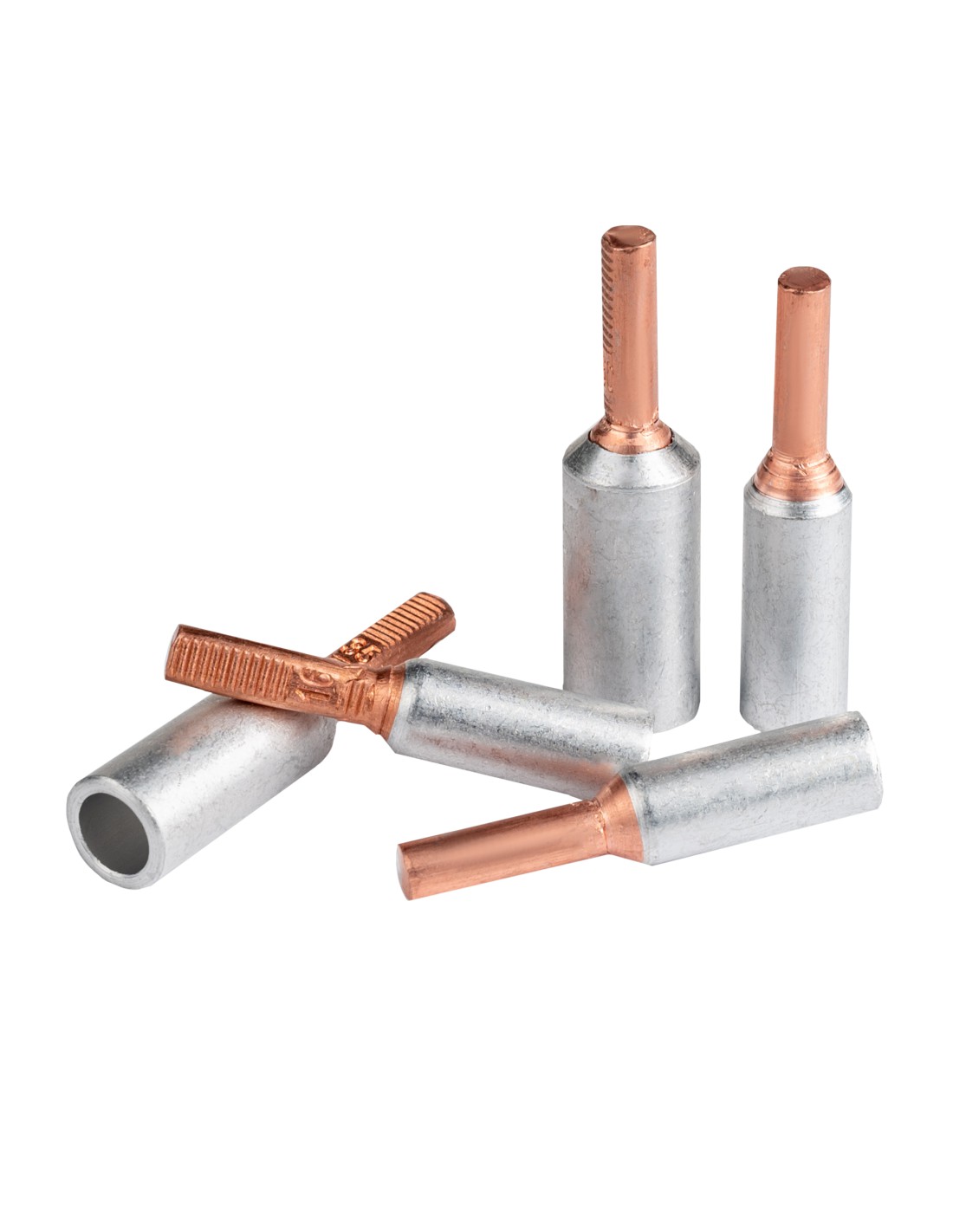

Наконечник силовой PBL 16 (GTLC) штыревой медно-алюминиевый

Штыревые медно-алюминиевые наконечники PBL (GTLC) применяются для оконцевания силовых алюминиевых кабелей и проводов. Такие наконечники удобно применять при необходимости подключения алюминиевых кабелей к клеммам автоматических выключателей и других электротехнических устройств, в конструкции которых имеются контактные группы с узкими вводными пазами.

Контактная площадка штыревых медно-алюминиевых наконечников PBL не имеет в своей конструкции каких-либо отверстий для фиксации, они рассчитаны на крепление с помощью прижимных пластин. Если же в электротехническом устройстве предусмотрена фиксация только с помощью винта, то придется использовать другие наконечники.

Хвостовая часть наконечника изготавливается из алюминиевой трубки, контактная площадки в виде круглого штыря изготавливается из меди. Соединение алюминиевой и медной части наконечника производится методом контактной сварки, что обеспечивает надежность контакта и исключает нагрев места соединения.

Монтаж наконечника на алюминиевый кабель осуществляется методом опрессовки, для лучшего контакта между хвостовой частью наконечника и кабелем наносится контактная паста.

ØD – 10 мм;
Ød – 6.5 мм;
L – 49 мм;
L₁ - 20 мм.
