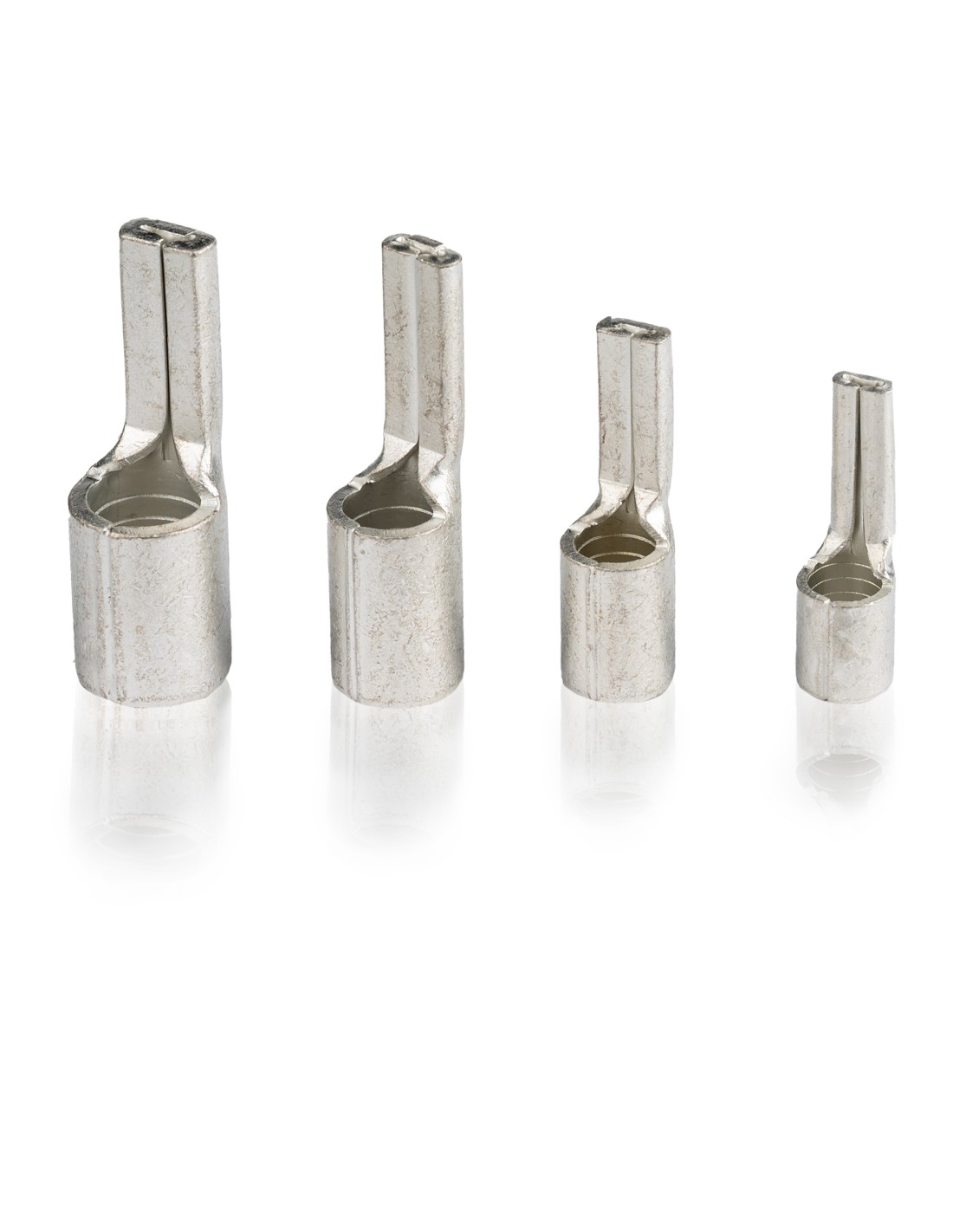

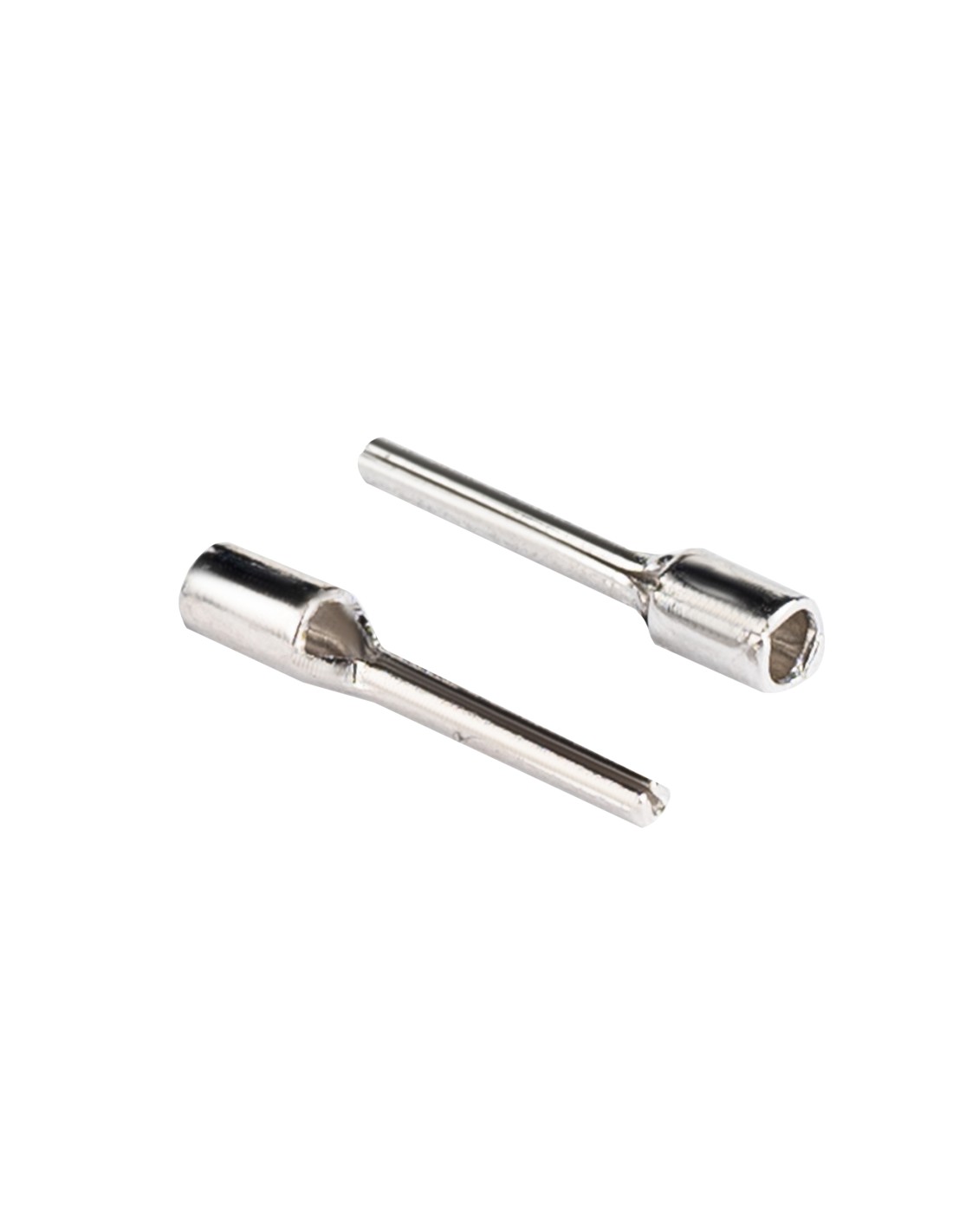

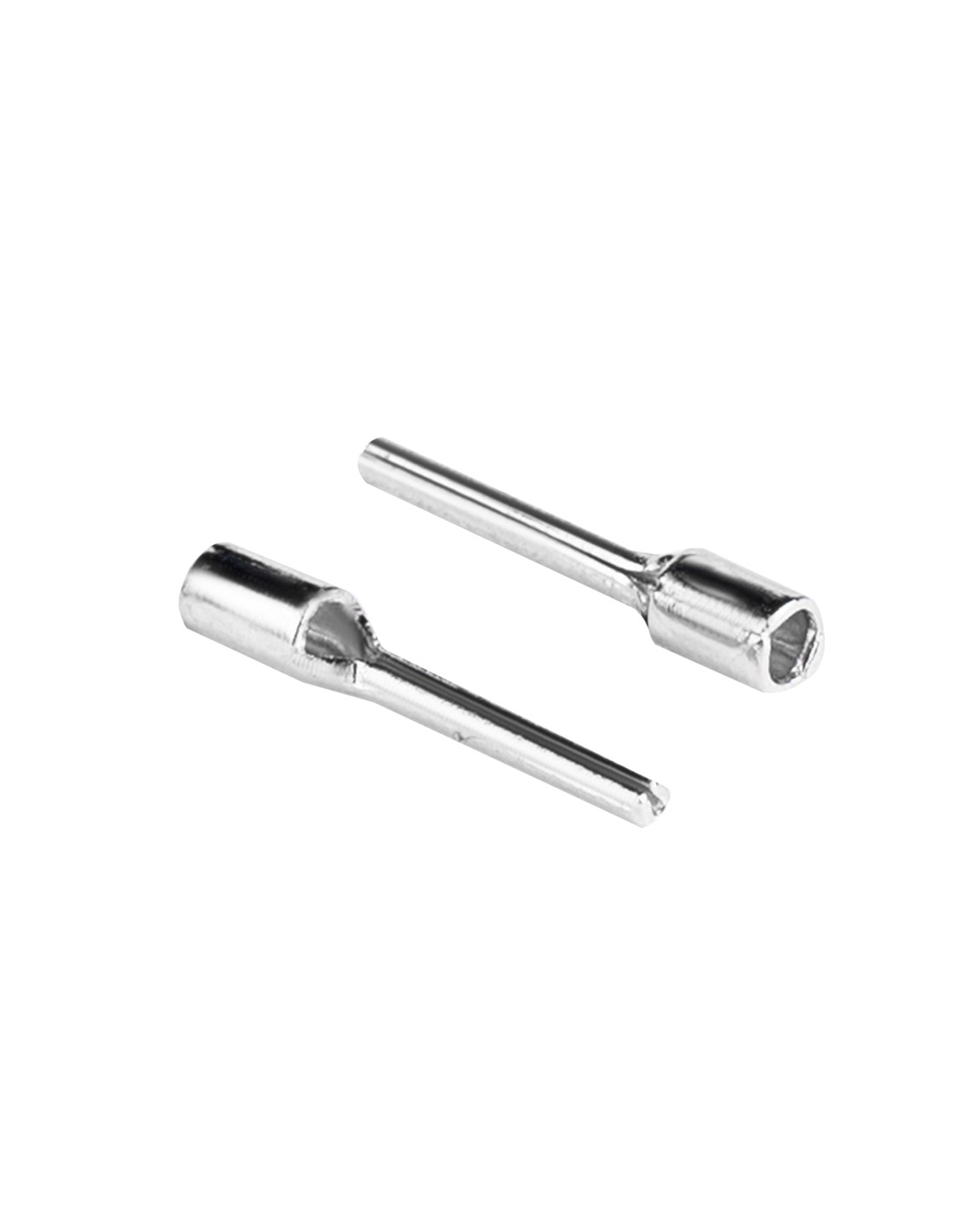

Наконечник штыревой медный луженый PTN 1.25-12 (0,5-1,5 мм²)

Штыревые медные наконечники с покрытием из олова и висмута являются важным элементом в электротехнических системах. Изготавливаются они из высококачественной листовой меди марки М1, что обеспечивает им отличные проводящие свойства и устойчивость к коррозии. Нанесение покрытия из олова с добавлением висмута придаёт наконечникам дополнительную защиту от окисления и улучшает контактные характеристики. Это особенно важно при эксплуатации в условиях повышенной влажности и агрессивных сред, где требуется надёжное и долговечное соединение.

Конструктивно наконечник состоит из двух основных частей: контактной площадки и хвостовой части. Контактная площадка выполнена в виде штыря без отверстий, что делает её оптимальной для установки в узкие вводные пазы автоматических выключателей и других электротехнических устройств. Такая конструкция гарантирует плотное прилегание наконечника к контактным поверхностям, обеспечивая стабильный электрический контакт.

Хвостовая часть наконечника имеет трубчатую форму с запаянным швом, что увеличивает её прочность и надёжность. Внутренняя поверхность хвостовой части снабжена поперечной насечкой, которая способствует более надёжной фиксации кабеля внутри наконечника. Это предотвращает выскальзывание провода и улучшает общую механическую стойкость соединения.

Монтаж штыревого медного наконечника с лужением осуществляется двумя основными методами: опрессовкой и пайкой. Опрессовка позволяет надёжно закрепить наконечник на кабеле за счёт механического сжатия, обеспечивая плотное прилегание материалов. Пайка, в свою очередь, создаёт электрически проводящее соединение за счёт расплавления припоя и его проникновения в пространство между наконечником и кабелем. В некоторых случаях эти методы могут быть совмещены, что увеличивает долговечность и надёжность соединения.

Такой тип наконечников находит широкое применение в электроустановках, где требуется надёжное и компактное соединение с минимальными потерями электрической энергии. Особенно часто они используются для подключения кабелей к автоматическим выключателям и другим устройствам, где винтовое крепление невозможно из-за конструктивных особенностей. Фиксация наконечника в таких устройствах осуществляется прижимными пластинами, что дополнительно повышает безопасность и стабильность работы электрической системы.

L, (мм) - 16.3

B, (мм) - 4.5

W, (мм) - *

Ød, (мм) - 1.7

ØD, (мм) - 3.4

H, (мм) - 2

T, (мм) - 0.75
