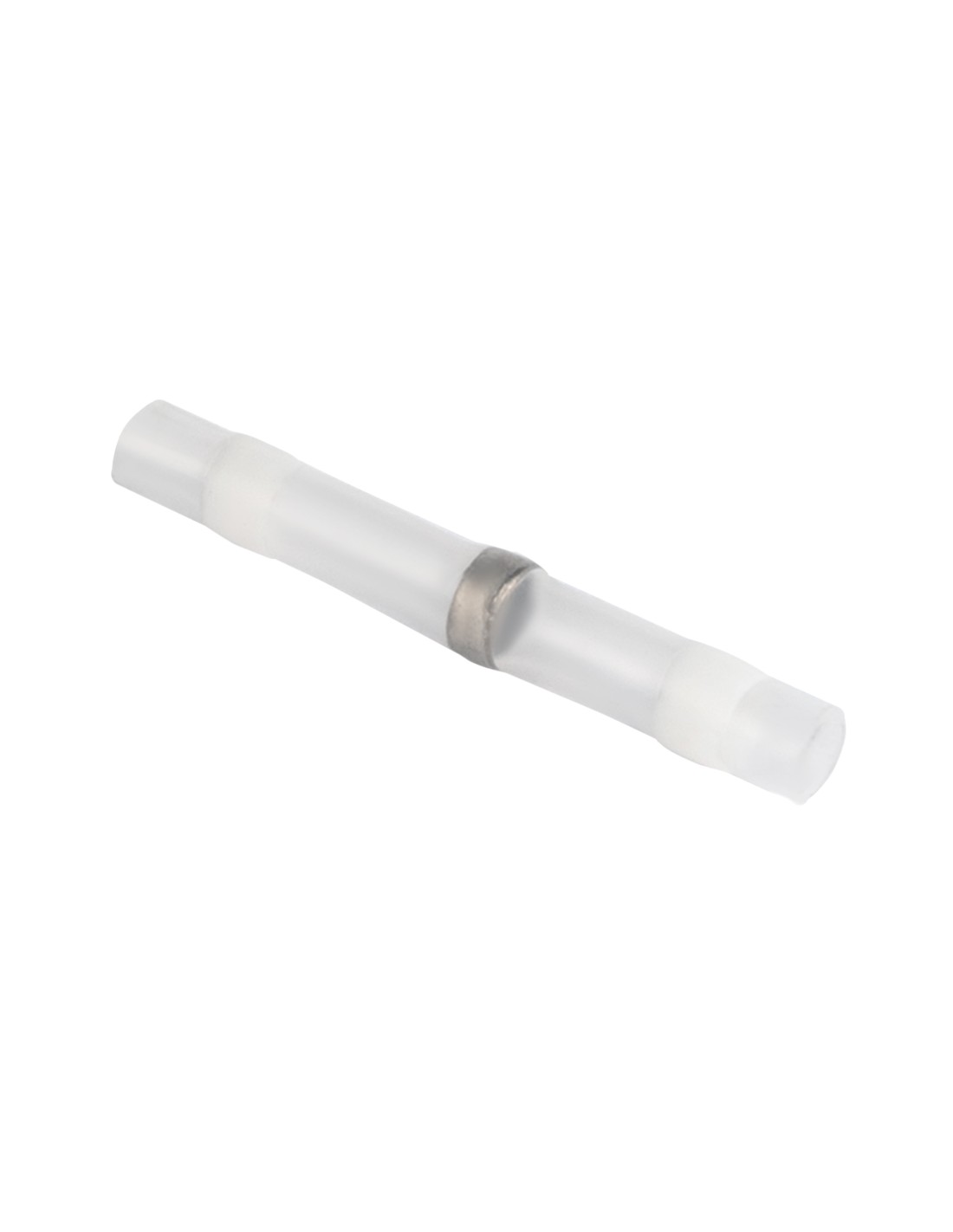

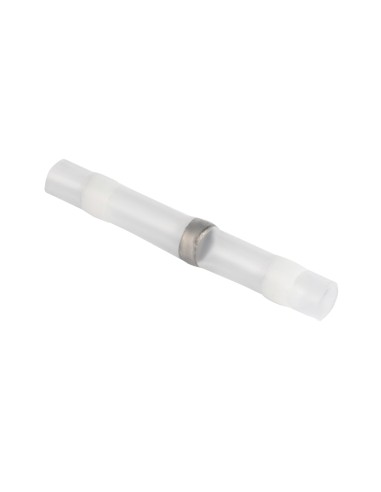

Термоусадочная гильза с припоем CB-01-001 белая
Термоусадочная гильза с припоем CB-01-001 белая

Термоусадочная гильза с припоем CB-01-001 белая

ТТ59201
5,40 ₴

Обозначение: CB-01
Коэффициент усадки: 4:1
Температура усадки: 80°C — 180°C
Температура плавки припоя: 160°C
Степень защиты: IP67
Производитель: CYG

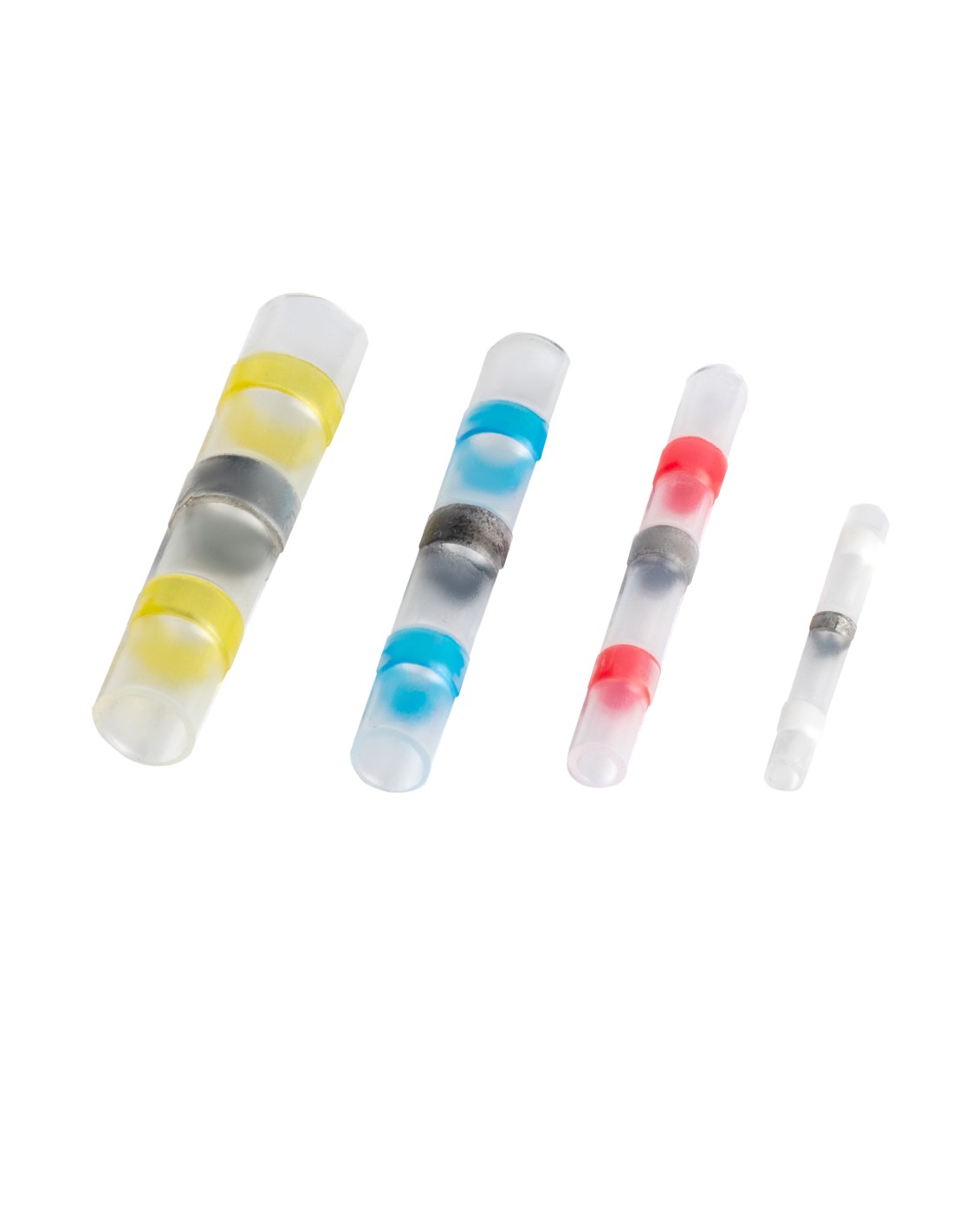

Используется термоусадочная гильза с припоем для соединения медных проводов методом пайки. Составлена она из термоусадочной трубки с размещенным внутри кольцом из олова и кольцами термоплавкого клея по краям. Спаивание проводов припоем происходит при прогреве гильзы в месте соединения минимум до 160 °C. Результат спаивания проводов контролируется через прозрачные стенки термоусадки. Кольца термоплавкого клея, расположенные по краям, полностью герметизируют место пайки, предотвращая попадание влаги и пыли.



Процедура усадки термоусадки с оловом



Для соединения проводов методом точечной пайки с помощью термоусадочной гильзы с припоем, необходимо зачистить концы кабелей и продеть один конец кабеля через гильзу. Соединять кабели рекомендуется распушив их концы, чтобы медные жилы переплетались между собой. Затем нужно разместить термоусаживаемую гильзу с оловянно-свинцовым припоем так, чтобы кольцо припоя находилось непосредственно над местом соединения проводов.



Нагрев термоусадки с оловом феном



Для запаивания и усадки трубки рекомендуется делать прогрев строительным феном со специальной насадкой для равномерного прогрева со всех сторон. Гильзу необходимо нагреть до температуры не более 180°C не допуская перегрев локальных участков, как это может произойти при попытке усадки с помощью спичек или обычной зажигалки.

Количество штук в упаковке
100
Сечение кабеля, мм²
0,5-1
Тип
Термоусаживаемая гильза
Цвет
Белый
