Термоусадочная трубка – ее назначение, виды и применение

Термоусадочная трубка – это трубка из полимерного материала, которая сжимается в диметре в несколько раз под действием высокой температуры, с незначительным уменьшением общей длинны трубки, обеспечивая плотное обтягивание размещенного внутри объекта с повторением его формы.

В продаже эти трубки можно встретить со следующими названиями: термоусадочная трубка, трубка термоусаживаемая, термоусадка, кембрик термоусадочный, трубка ТУТ и другие.


Содержание статьи:
Назначение термоусадочных трубок
Виды термоусадочных трубок
Основные характеристики термоусадочных трубок
Размеры термоусадочных трубок
Маркировка термоусадочной трубки
Как пользоваться термоусадкой

Термоусадочные трубки, которые можно приобрести в нашем интенрнет-магазине:
термоусадочные трубки CYG CB-HFT 2:1 по 1м
термоусадочные трубки CYG CB-HFT 2:1 в бухтах
термоусадочные трубки с клеем CYG CB-DWT 3:1

Назначение термоусадочных трубок

Термоусадочные трубки в основном применяются как электроизоляционный материал, практически вытеснивший изоляционную ленту. Трубки ТУТ позволяют заизолировать место соединение проводов гораздо быстрее и надежнее, но без изоленты все же не обойтись в тех местах, где есть резкое изменение формы объекта с выступающими углами или резкое изменение диаметра. Но у термоусадки есть и много других свойств, которые значительно расширяют область ее применения.

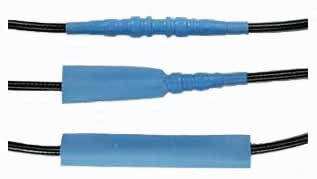

Пример обтягивания места соединения проводов термоусадкой

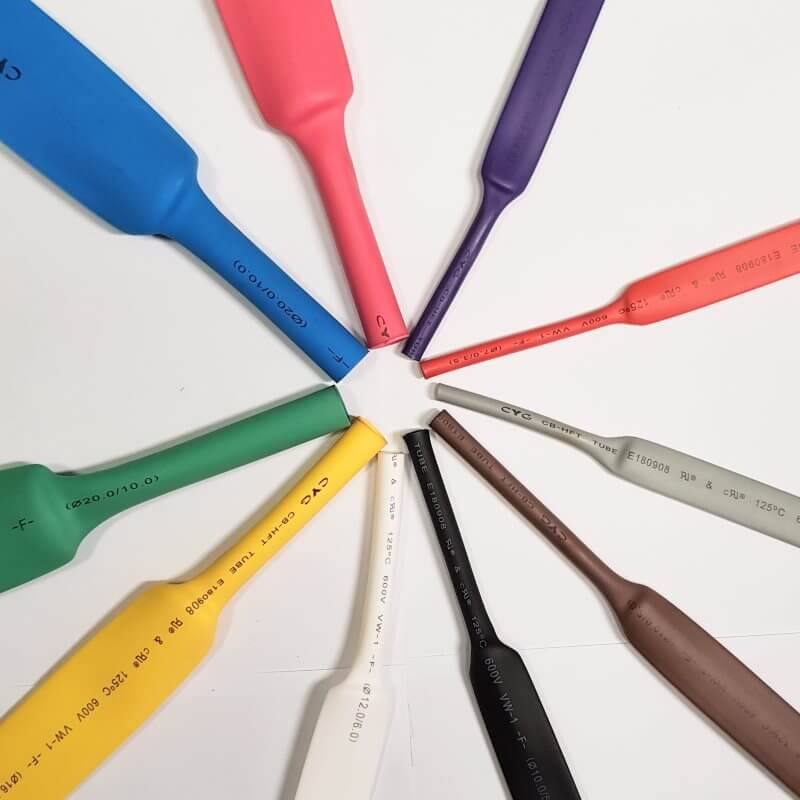

Разные термоусадки

Основные варианты применения термоусадочных трубок:
— электроизоляция места соединения проводов, восстановление повреждённой изоляции кабеля;
— механическая и антикоррозийная защита, защита от химический воздействий и пыли;
— защита от деформации места перегиба;
— связывание жгутов из мелких кабелей;
— маркировка кабелей цветом;
— декорирование мелких изделий.

Во время проведения электромонтажных работ термоусадочные кембрики становятся особенно незаменимыми. Буквально за секунды с их помощью можно заизолировать соединение проводов, а при необходимости маркировать их цветом. Для этих целей выпускается даже специальная желто-зеленая термоусадка для маркировки кабеля заземления, а большое разнообразие цветов позволяет маркировать каждую фазу трехфазной сети своим цветом. Для маркировки трехфазной цепи применяются красный, желтый и зеленый цвета, а для маркировки цепи постоянного тока красный на плюсе, черный на минусе.

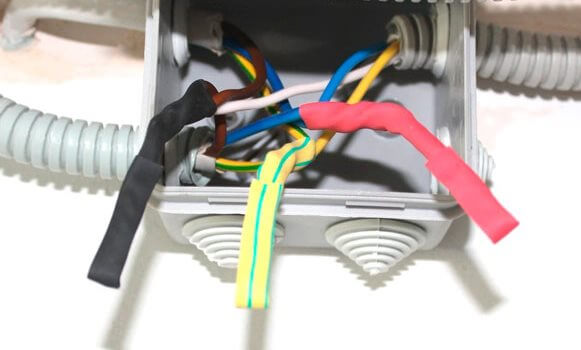

Термотрубка в распределительной коробке

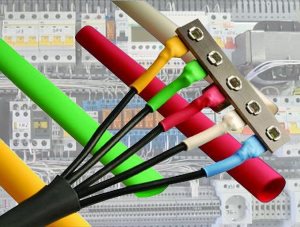

Маркировка проводов цветной термоусадкой

К содержанию ↑

Виды термоусадочных трубок

На данный момент существует много видов термоусадок с разными характеристиками и разным назначением, и их можно разделить на три разные группы со своими условиями классификации.

Классификация трубок ТУТ по способу изготовления и используемому материалу:
— Эластомеры. Изготавливаются на основе синтетического каучука, отличаются устойчивостью к высоким температурам и воздействию горюче смазочных материалов. Выдерживают температуру до 175°С.
— Полиолефиновые. Самый распространенный вид термоусадки. Изготавливается на основе радиационно или химически «сшитого» полиэтилена с добавлением различных добавок для подавления горения, красителей, пластификаторов и много еще чего.
— Термоусадочные трубки из полиэстера. РЕТ материал пришел на смену ПВХ, и отлично подходит для изготовления сверхтонкостенных и тонкостенных трубок ТУТ благодаря своей прочности и химической стойкости.
— Трубки ПВХ на основе термопластичного поливинилхлорида. PVC материал отличный изолятор, но имеет ряд недостатков. У ПВХ трубок очень маленький диапазон рабочей температуры от – 20°С до 80°С, и к тому же при горении они выделяет токсины.
— Трубки из фторполимеров. Для изготовления таких трубок применяется сложная технология обработки, и используются они как правило для решения специфических задач, когда требуются особые химические и физические свойства.
— Термоусадочные трубки на силиконовой основе. Такие трубки обладают высокой электрической прочностью, химически инертны, очень гибкие и не токсичные, но неустойчивы к органическим растворителям.

Классификация термоусадки по толщине стенок:
— тонкостенные;
— среднестенные;
— толстостенные.

Тонкостенные термоусадоные трубки имеют толщину стенки не более 1 мм после усадки. Коэффициент усадки таких трубок обычно от 2:1 до 4:1. Это черные, цветные и прозрачные трубки без клеевого слоя. Толщина стенок после усадки среднестенных и толстостенных термоусадок может быть от 1,5 мм до 4,5 мм. Коэффициент усадки от 2:1 до 6:1. Это обычно термоусадочные трубки с клеевым слоем.

Классификация термоусаживаемых трубок по принципу монтажа:

— Термоусадка с клеевым слоем. Термоплавкий клей наносится на внутреннюю сторону трубки, обеспечивая высокий уровень герметизации.
— Без клеевого слоя.

Также выпускаются и специальные виды термоусадочных трубок, обладающие специфическими характеристиками и свойствами. Например, это могут быть трубки с рифленой поверхностью, с флуоресцентными добавками или с повышенной электрической плотностью до 1000 В.

К содержанию ↑

Основные характеристики термоусадочных трубок

Только правильно подобранная трубка будет долгие годы выполнять свои функции, поэтому при выборе трубок ТУТ нужно обращать внимание на характеристики, указанные производителем. Их не так уж много.

Основные характеристики трубок ТУТ:
— Коэффициент усадки термотрубки. Для тонкостенных трубок он может быть от 2:1 до 4:1, а для толстостенных термоусадок с клеевым слоем до 6:1.
— Наличие клеевого слоя. Термоплавкий клей, который наносится с внутренней стороны трубки, во время усадки термотрубки заполняет все пустоты между трубкой и кабелем, полностью герметизируя соединение. При правильной усадке такие трубки не поддаются демонтажу.
— Химические и физические свойства. В зависимости от назначения, трубки ТУТ могут быть устойчивыми к агрессивным средам, термостойкие, светостабилизированные и прочее.
— Состав полимера термоусадочной трубки. Полимеры, применяемы для изготовления трубок ТУТ, обладают разными химическими и физическими свойствами. Один полимер более устойчив к возгоранию, другой менее подвержен воздействию ультрафиолетовых лучей.
— Цвет термотрубки. Сейчас в продаже можно найти трубки как стандартных цветов, так и комбинированные двухцветные.

К содержанию ↑

Размеры термоусадочных трубок

Размерный ряд термоусадок зависит от производителя, и он настолько широк, что может удовлетворить любые потребности. Можно найти трубки с начальным диаметром от 1 мм до 150 мм, и даже до 500 мм.

Форма и упаковка термоусадочных трубок может быть разной. В малых объемах они в основном продаются отрезками по 1 м или 1.22 м. В больших объемах это уже может быть целая бухта до 200 м. Тонкостенные трубки большого диаметра сплющенные и больше напоминают ленту, это связано с удобством их транспортировки. Толстостенная термоусадка с клеевым слоем продается только в отрезках по 1.22 мм, что исключает появление изломов.

К содержанию ↑

Маркировка термоусадочной трубки

Иногда на термоусадке может быть указан только основной ее параметр, диаметр до и после термоусадки, записанный через дробь. Реже встречается запись только диаметра до усадки с указанием коэффициента усадки. Все размеры в основном указываются в миллиметрах, но на трубках, произведенных в США или Европе, значения будут указаны в дюймах.

Если на термоусадочной трубке не указано никаких данных, приблизительный диаметр можно рассчитать, а вот коэффициент усадки принимается равным 2:1. Термоусадки малого диаметра обычно круглые и узнать их диаметр не составит труда. Для плоских или сплющенных термоусадок нужно рассчитать длину окружности, измеряя их ширину в приплюснутом состоянии, а затем по формуле рассчитать диаметр.

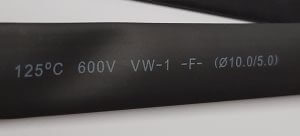

Маркировка на термоусадке

К содержанию ↑

Как пользоваться термоусадкой

Пользоваться термоусадочной трубкой, особенно трубками маленького диаметра, очень просто. Главное, правильно подобрать диметр термоусадки. Начальный диаметр термоусадочного кембирка должен быть больше диаметра изделия или кабеля, который будет размещен внутри. Диаметр трубки после усадки должен быть немного меньше диаметра кабеля, чтобы обеспечивалось плотное облегание.

Для нагрева трубки лучше использовать строительный фен с регулировкой температуры. Очень высокая температура не делает процесс усадки более быстрым, а длительное ее воздействие приводит ко вздутию термоусадки и к ее обугливанию. В быту в основном используются тонкостенные термоусадочные трубки малого диаметра, которые вполне можно нагреть открытым пламенем спички или зажигалки, но главное при этом не держать пламя долго на одном месте. А вот при использовании толстостенных термоусадок на объектах очень часто используют газовые, либо другие горелки.

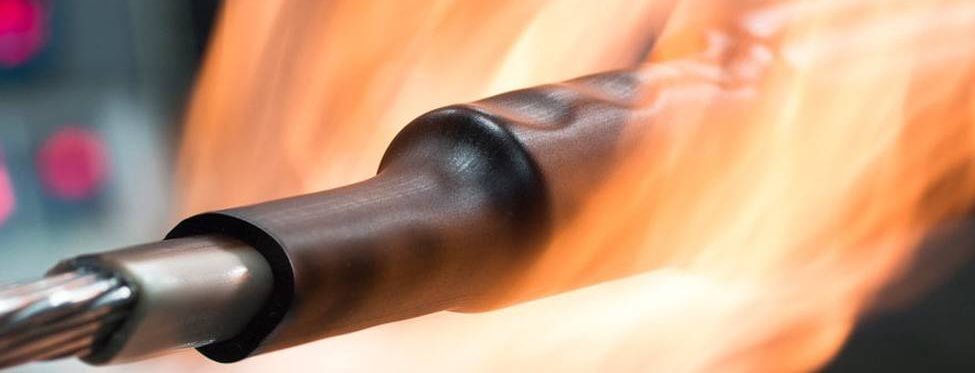

Нагрев термоусадки открытым огнем

Процедура использования термоусадки следующая, нужно отрезать кембрик необходимой длины, чтобы он полностью закрывал собой изделие или открытый участок кабеля, и немного выходил за границы защищаемой области. После размещения трубки над необходимой областью, нужно начинать ее греть. Можно начать прогревать термоусадочную трубку с одного края, двигаясь к другому концу или начинать греть с середины, прогревая до одного края, а потом до другого. Такой способ позволяет максимально избавиться от возможных воздушных прослоек.

Термоусадка на проводах
