Термоусадка с припоем – что это такое

Термоусадка с припоем – это термоусадочная соединительная гильза с припоем, которая используется для соединения медных многожильных проводов встык или внахлест методом точечной пайки. С ее помощью можно быстро соединить провода и получить герметичную изоляцию стыка.

Состоит термоусадка с припоем из поливинилиден-флуоридной термоусадочной трубки с размещенным внутри кольцом из оловянно-свинцового припоя и герметизирующими место пайки кольцами термоплавкого клея по краям трубки. Рассчитана она для эксплуатации под напряжением до 1 кВ. Купить термоусадочные гильзы с припоем можно и в нашем магазине termousadka.com.ua.

Для применения термоусадочной гильзы с припоем не требуется сложный инструмент, а достаточно всего лишь источника тепла, способного нагреть гильзу до температуры плавления припоя. В качестве точечного источника тепла обычно применяют тепловой фен или строительный фен, газовую горелку, а иногда даже обычную зажигалку.

Такие соединительные гильзы обеспечивают высокое качество и надежность электрического соединения проводов, высокую скорость проведения монтажных работ и надежное механическое соединение проводов. Прозрачная оболочка термоусадочной гильзы с припоем позволяет полностью контролировать весь процесс соединения проводов точечной пайкой.

Как пользоваться термоусадочной соединительной гильзой с припоем?

Перед проведением монтажа термоусадочной гильзы с припоем необходимо правильно подобрать гильзу с припоем в соответствии с сечением соединяемых проводов и зачистить концы этих проводов. Для получения надежного соединения достаточно даже соединить эти провода внахлест, просто разместив их рядом внутри гильзы с припоем непосредственно под кольцом с оловом.

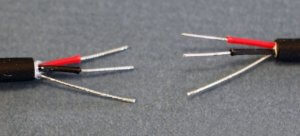

Зачистка кабелей перед применением термоусадки с припоем

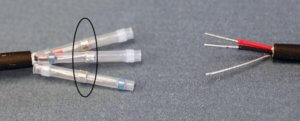

Размещение провода внутри гильзы с припоем

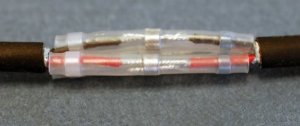

Гильза с припоем надета на провода и готова к прогреву

После проведения подготовительной работы необходимо прогреть термоусадку с припоем и для получения более качественной пайки прогревать нужно начинать с середины. Тогда расплавленный припой под действием усадки трубки растечется и покроет всю поверхность зачищенных концов проводов и может даже проникнуть под изоляцию. Термоусадка усаживаясь будет вытеснять воздух с места соединения, а расплавленные затем кольца термоплавкого клея загерметизируют соединение.

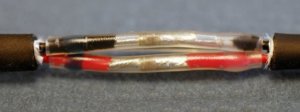

Результат соединения проводов соединительной гильзой с припоем

В нашем примере рассматривался многожильный кабель, провода которого были соединены термоусадкой с припоем. Для восстановления изоляции провода можно купить трубку термоусадочную с клеем для восстановления водонепроницаемости всей изоляции или обычную термоусадочную трубку для закрытия и дополнительной защиты места соединения.

Место соединения многожильного провода с помощью термоусадки с припоем до восстановления общей изоляции термоусадочной трубкой



Восстановление изоляции провода термоусадкой

Такой способ соединения проводов удобно использовать при проведении электромонтажных работ по восстановлению электропроводки различного оборудования, а также при восстановительных работах различного транспорта. Кроме соединения проводов с помощью термоусадки с припоем можно делать ответвление проводов и соединение проводов разных сечений.
