Соединение проводов с помощью термоусадки с оловом

Для быстрого соединения проводов чаще всего используют обычную скрутку. Для большей надежности соединения тонких многожильных проводов лучше использовать соединение с помощью пайки. Но паяльник не всегда может оказаться под рукой, особенно если обрыв провода произошел в полевых условиях или в автомобиле в дороге. Для решения этой проблемы можно использовать термоусадку с оловом.

Термоусадка с оловом представляет собой трубку из поливинилиден-флуорида, внутри которой размещено кольцо из припоя и термоплавкий клей по краям для герметизации места соединения. В нашем магазине такая термоусадочная соединительная гильза с оловом представлена серией CB-01. Купить термоусадку с оловом можно по этой ссылке – Купить термоусадку с оловом CB-01.

Характеристики термоусадки с оловом CB-01:
Температура усадки – 80°C — 180°C
Начальная температура плавки припоя – 160°C
Рабочее напряжение – до 1 кВ
Усадка гильзы – 4:1
Степень защиты – IP67

Типоразмеры термоусадки с оловом CB-01:
термоусадочная гильза с припоем CB-01-001 белая – для кабеля 0,5-1 мм²
термоусадочная гильза с припоем CB-01-002 красная – для кабеля 1,5 мм²
термоусадочная гильза с припоем CB-01-003 синяя – для кабеля 2,5 мм²
термоусадочная гильза с припоем CB-01-004 желтая – для кабеля 4-6 мм²

Предположим, что нужно соединить провод ШВВП 2х0,75 и для этих целей была куплена термоусадка с оловом CB-01-002 или просто она имелась в наличии. Она не совсем подходит для данного сечения провода, но за счет значительной усадки должна справиться с этой задачей.

Концы провода зачищены примерно по 7 мм и соединяться будут просто внахлест без скручивания. Соединение проводов размещается внутри кольца из припоя.

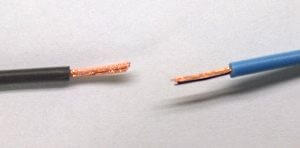

Два провода с зачищенными концами

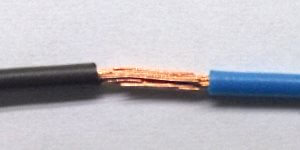

Два провода соединение внахлест

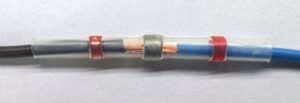

Термоусадка с припоем перед прогревом

Для расплавления припоя и прогрева термоусадки с оловом имеется только зажигалка, но этого вполне хватило, чтобы получить соединение проводов с изоляцией и герметизацией места соединения.

Запаянное термоусадкой с оловом соединение

Оболочка термоусадки прозрачная, что позволяет видеть качество полученного соединения методом точечной пайки. Если эту изоляцию срезать, то можно убедиться, что припой покрыл всю поверхность зачищенных проводов и пайка получилась качественной.

Результат спаивания проводов под термоусадкой с припоем
