Изменение длины термоучадочной трубки после усадки

При использовании термоусадочных трубок ориентируются на их поперечное сечение, которое уменьшается при нагреве. Это один из параметров, который учитывается при подборе термоусадки для контурных нужд. Как правило, термоусадочную трубку используют небольшими отрезками и об изменениях длины трубки при усадке даже не задумываются. Она хоть и небольшая, но имеется.

Позиции в нашем интернет-магазине:

Изменение длины термоусадки

Термоусадочные трубки уже в своем названии подразумевают, что при нагреве будет происходить их усадка. Они изготавливаются таким образом, что основная усадка трубки происходит только в поперечном ее сечении, т.е. уменьшается диаметр трубки в несколько раз. Длина трубки также подвержена усадке, но остается малозаметной на небольших отрезках. Технологи все время усовершенствуют процесс производства термоусадочных трубок, добиваясь меньшего уменьшения длины, но полностью избежать продольной усадки пока не удается.

Качественная термоусадочная трубка будет иметь продольную усадку в районе 7 – 10 %, ну а большинство дешевых термоусадок имеют продольную усадку до 20%. Это сильно зависит от материала термоусадки и при значительной длине термоусадочной трубки становится сильно заментным.

Процент продольной усадки термоусадочной трубки предугадать довольно сложно, так как это сильно зависит от технологии производства и незначительное нарушение одного из этапов изготовления уже может привести к значительному разбросу данного параметра. Он может даже значительно отличаться у термоусадки одного производителя, но разных партий. Если нужно точно знать процент продольной усадки, то нужно просто перед использованием провести эксперимент.

Что означает коэффициент усадки у термоусадочной трубки

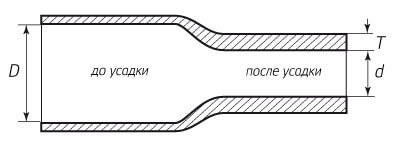

Коэффициент усадки термоусадочной трубки определяется, как отношение ее внутреннего диаметра до усадки, к внутреннему диаметру после усадки, при условии проведения усадки в свободном состоянии. Получается, что если внутренний диаметр до усадки был 8 мм, а после усадки составляет 4 мм, то коэффициент усадки такой термоусадочной трубки равен 2 и записывается как 2:1.

Существует также такое понятие, как коэффициент реальной усадки, который получается при усадке трубки на какой-то объект. Он всегда меньше, чем коэффициент полной усадки, получаемый при усаживании термоусадочной трубки в свободном состоянии.

Изменение толщины стенок термоусадки после усадки

Изменение толщины стенок термоусадки после процесса усадки

При усаживании термоусадочной трубки под действием температуры общее количество вещества трубки не меняется, но меняется объем трубки. Из-за этого материал распределяется по стенкам трубки, что и приводит к увеличению ее толщины.

В техническом описании к термоусадочной трубке толщина стенок до и после усадки обычно указывает, но указывается она для варианта свободной полной усадки. Если нужно рассчитать ожидаемую толщину стенок после усадки, можно просто умножить реальный полученный коэффициент усадки трубки на толщину этой трубки до усадки, взятую из документации.
