Опрессовка кабельных наконечников гидравлическим прессом

С изобретением гидравлических прессов Паскалем, их начали использовать для самых разнообразных задач, когда необходимо приложить большое усилие. Сейчас подобные устройства используют практически на каждом промышленном предприятии для обработки металлов. Гидравлические прессы гнут, штампуют, выдавливают профили, прессуют отходы, применяются для обработки резины, пластика, фанеры. При монтаже силовых кабельных линий также используют устройство с гидравликой для обжатия кабельных наконечников.

Пресс-клещи в нашем интернет-магазине:

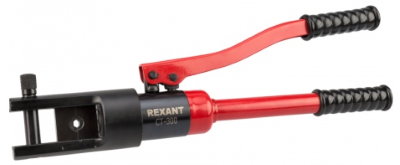

Гидравлический пресс для наконечников

Процесс опрессовки кабельных наконечников

С помощью гидравлического пресса производится механическое обжатие соединения электрических проводов. Такое соединения отличается высокой прочностью, хорошей проводимостью электрического тока, практически исключает появление аварий и отгораний контактов из-за перегрева. Процесс механического обжатия наконечников называют опрессовкой. В процессе опрессовки зачищенный конец кабеля размещается в гильзе кабельного наконечника, которая затем обжимается в матрице пресса.

Способы опрессовки кабельных наконечников:

сплошное обжатие;

комбинированное обжатие;

сдавливание.

Самое качественное обжатие кабельных наконечников получается при сплошном обжатии, при котором гильза наконечника обжимается по всей поверхности. Комбинированное обжатие позволяет усилить эффект дополнительным вдавливанием зуба пуансона.

Кабельные наконечники подбираются в зависимости от используемого кабеля и стандарта исполнения кабельного наконечника. При этом учитывается металл кабеля, медь или алюминий, количество жил и диаметр кабеля.

Опрессовка начинается с подготовки кабеля и кабельного наконечника. Кабель зачищается от изоляции на необходимую длину и при необходимости обезжиривается бензином. Гильза кабельного наконечника изнутри чистится ершиком, обезжиривается бензином и обрабатывается специальной пастой.

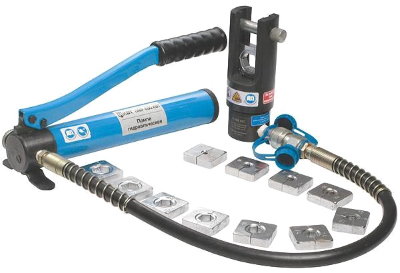

Гидравлический пресс с выносной головкой

Инструменты, применяемые для опрессовки:

пресс-клещи;

гидравлический ручной пресс;

ручной механический пресс;

гидравлический пресс с электроприводом.

Наилучшее обжатие достигается при использовании гидравлического пресса, который может создать достаточное давление для получения сплошного или комбинированного обжатия.

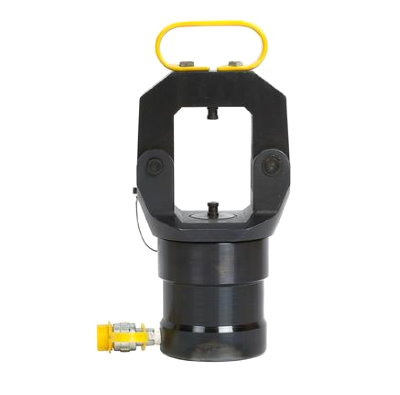

Головка гидравлического пресса

Конструкция и принцип работы гидравлического пресса

Гидравлический пресс, исходя из его названия, имеет в своей конструкции емкости с жидкостью. Эти емкость представляют собой взаимосвязанные цилиндры, наполненные маслом или водой. Внутри цилиндров расположены поршни и при перемещении малого поршня усилие передается на больший поршень, за счет чего увеличивается создаваемое большим поршнем давление. Чем больше разница между площадями поршней, тем больше усилие будет на большом поршне.

Гидравлические прессы делятся на автоматы простого, тройного и двойного действия. Простое устройство имеет в своем составе один рабочий орган, роль которого выполняет перегородка. Прессы двойного и тройного действия имеют два или три органа соответственно, причем работа их точно согласована.

По назначению гидравлические прессы можно разделить на две группы: прессы для обжатия металлических материалов и других материалов. Они могут быть горизонтальными или вертикальными, закрытыми и открытыми.

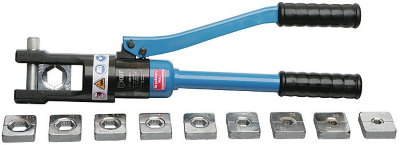

Пресс для наконечников с набором матриц

Выбор ручного гидравлического пресса

Опрессовку кабельных наконечников большого диаметра производят при помощи специальных гидравлических прессов, работающих с кабелями в диапазоне от 5 до 400 кв. мм. Относят ручные гидравлические прессы к группе «оборудования для правильных и сборочных работ».

Выбирая и приобретая ручной гидравлический пресс необходимо учитывать:

наличие клапана ограничения давления. Наличие клапана увеличивает надежность устройство, так как позволяет избежать перегрузок по давлению.

тип прессующей головки. Головки бывают закрытого и открытого типа. С головкой открытого типа гораздо проще работать.

диаметр рабочего сечения. Прессы по диаметрам кабелей делятся на подгруппы — до 70 кв. мм, до 120 кв. мм, до 300 кв. мм, до 400 кв.мм. Более мощные прессы отличаются и большей массой.

Все гидравлические прессы одновременно могут работать с медными и алюминиевыми проводами и наконечниками, а в комплекте должны быть сменные матрицы для опрессовки. Также дополнительно могут приобретаться матрицы для опрессовки кабельных наконечников разных стандартов.
