Как выбрать клещи для обжима кабельных наконечников и как ими пользоваться

При работе с кабельной продукцией постоянно есть необходимость в соединении кабелей между собой и подсоединении его к оборудованию, промышленным станкам и установкам. Для этих целей используют специальные кабельные оконцеватели в виде кабельных гильз и наконечников, для закрепления которых на жилах кабелей требуется специальное устройство в виде кабельных пресс-клещей.

Пресс-клещи в нашем интернет-магазине:

С развитием технологий усовершенствуются и техники соединения, и подключения кабелей, становясь более надежными. Для качественного соединения кабелей требуется качественно произвести их обжатие, что с легкостью можно сделать, применяя современные пресс-клещи для обжатия кабельных наконечников и гильз.

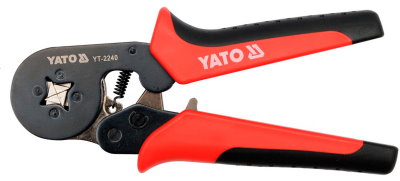

Пресс-клещи для втулочных наконечников

Разновидности пресс-клещей для опрессовки кабельных наконечников и гильз

Важную роль при соединении кабелей имеет площадь контакта, что сильно влияет на величину контактного сопротивления между проводниками. Чем больше площадь контакта, тем качественнее будет соединение. Большинство инструментов для опрессовки кабельных наконечников работает по одному и тому же принципу, поэтому в первую очередь при подборе инструмента для обжатия кабелей нужно обращать внимание на сечение провода и наконечника. В процессе опрессовки оголенная жила кабеля зажимается внутри гильзы кабельного наконечника, за счет чего и создается большая площадь контакта с прочным соединением.

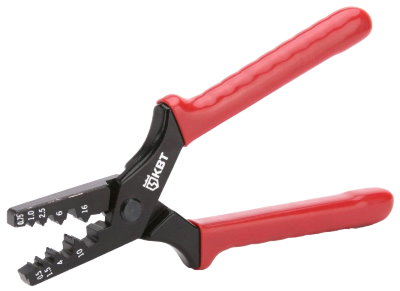

Кримперы для втулочных наконечников по типу пассатижей

С помощью пресс-клещей можно обжать следующие виды наконечников:

  • вилочные, штыревые и кольцевые наконечники;
  • наконечники штекерного и плоского типа;
  • соединительные гильзы и разветвители.

Конструктивно весь инструмент для опрессовки кабелей делится на две модификации: пресс-клещи по типу пассатижей и диафрагменные клещи. Рассмотрим наиболее востребованные разновидности инструмента для опрессовки кабельных наконечников.

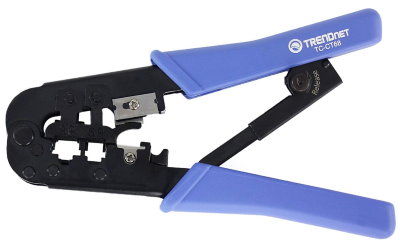

Кримперы для витой пары

Клещи для снятия изоляции с кабеля. При зачистке кабелей очень важно не повредить токоведущие жилы кабелей режущим инструментом. Иначе в процессе эксплуатации в этом месте кабель может переломиться. Специально предназначенные для этого клещи отлично справляются с такой задачей и будут просто незаменимы при монтаже распределительных коробок и щитков.

Пресс-клещи для опрессовки кабельных гильз. При опрессовке кабельных гильз важно довести опрессовку до конца, чтобы гильза максимально плотно обжимала жилу кабеля. Клещи для этих целей обязательно подбираются с учетом сечения кабеля и отличаются формой и размером гнезда.

Клещи для наконечников с изоляцией. Клещи для обжатия наконечников в изоляции отличаются от других закругленной конструкцией и классификацией по цветовому признаку. Пресс-формы таких клещей имеют цветовую маркировку, что помогает не ошибиться опрессовке наконечника определенного сечения.

Пресс-клещи для опрессовки наконечников без изоляции. Профессиональные пресс-клещи помимо качественно подогнанных матриц оснащаются дополнительными системами регулируемой разблокировки, гарантирующей качественное завершение обжатия наконечников. Такие клещи не разжимаются, пока процесс опрессовки не завершен.

Пресс-клещи кримперы для витой пары. Такие пресс-клещи применяются только для опрессовки определенного вида кабеля — витой пары. Такой кабель используют для подключения интернета и телефонной связи. Кримперы есть для 4-х и 8-ми жильных проводов, так и для двух видов проводов одновременно.

Гидравлические пресс-клещи. Такие клещи предназначены для создания больших усилий при обжатии кабельных наконечников и гильз большого сечения. Они значительно дороже, но и намного удобнее в сравнении с механическими, и оправдывают приобретение при проведении электромонтажных работ, так как значительно сокращают время на опрессовку кабелей.

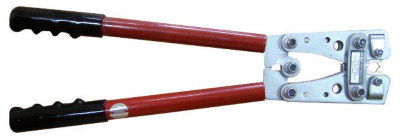

Механические пресс-клещи для наконечников большого диаметра

Выбор обжимных пресс-клещей

Пресс-клещи должны подбираться исходя из задач, которые на них будут возложены. Существую клещи, которые предназначены для работы только с определенным типом кабельных наконечников некоторого диапазона сечений. Очень часто при проведении монтажных работ приходится иметь дело с разными типами наконечников и постоянно зачищать провода, в этом случае лучше приобрести универсальные многофункциональные пресс-клещи со сменными губками, которые с легкостью заменят собой целый набор инструментов.

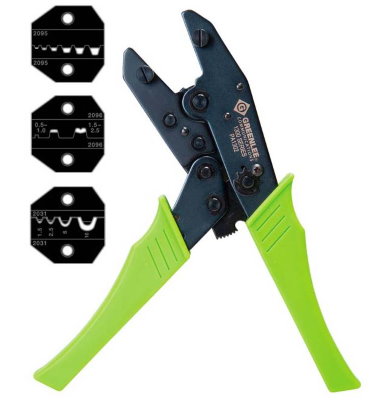

Универсальные пресс-клещи со сменными губками

При постоянной работе с медными и алюминиевыми наконечниками большого сечения, лучше приобрести гидравлические пресс-клещи, с помощью которых довольно просто создать необходимое усилие для качественного обжатия и получения надежного контакта.

Как пользоваться пресс-клещами

Наличие качественного инструмента для опрессовки кабелей еще не гарантирует качественное обжатие кабельных наконечников. Инструментом еще нужно уметь правильно пользоваться. Для правильного проведения процесса опрессовки кабелей существуют различные инструкции, придерживаясь которых довольно просто произвести качественное обжатие кабельных наконечников.

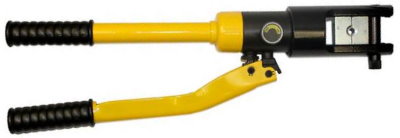

Гидравлические пресс-клещи

Последовательность действий для опрессовки кабелей пресс-клещами:

  • зачистка края кабеля с помощью специального инструмента;
  • обрезка токоведущей жилы кабеля до необходимой длины;
  • разравнивание жилы кабеля и размещение внутри гильзы наконечника;
  • опрессовка кабельного наконечника и проверка качества проведенной процедуры.

Получение некачественного соединения в результате опрессовки может быть причиной неправильно подобранной матрицы для определенного сечения и материала кабельного наконечника.
