Применение кабельных вводов (гермовводов), типы и классификация гермовводов

Кабели прокладывают не только по кабельным трассам, где они аккуратно укладываются в кабельных каналах, коробах или просто лежат на полках. Обязательно есть место ввода и вывода кабеля. Как правило, это распределительные щиты и шкафы, пульты управления и просто промежуточные распределительные коробки, откуда кабели уходят на различное оборудование и станки.

Кабельные вводы сальники в нашем интернет-магазине:

Практически все распределительное оборудование, в виде шкафов, пультов и коробок, имеет тонкие пластиковые или металлические стенки, через отверстия в которых необходимо продевать кабель. При прокладке кабеля в таких местах есть вероятность повреждения его изоляции об острые металлические края и перегиб кабеля в месте ввода в процессе эксплуатации, что в результате приводит к перелому кабеля и возникновению коротких замыканий.

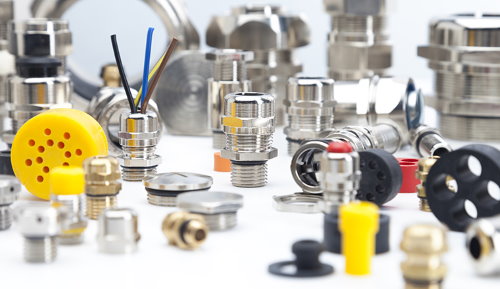

Кабельные вводы

Для снижения риска повреждения кабеля в местах ввода стали применять гермовводы, называемые еще сальниками или кабельными вводами. Они позволяют надежно зафиксировать кабель в корпусе распределительного шкафа или в конечном оборудовании, предотвращают повреждение изоляции и перелом кабеля, ограничивая его перегиб, и способны даже обеспечить герметичность ввода.

Основное применение и назначение

Кабельные вводы применяются для прокладки как толстых силовых, так и тонких контрольных кабелей, и основное их назначение заключается не только в защите кабеля от повреждения изоляции, изгиба и перелома, но и в предотвращении попадания грязи, пыли и влаги во внутрь оборудования.

Еще одно важное назначение кабельного ввода заключается в фиксации кабеля после его подключения к оборудованию. Во время эксплуатации распределительные щиты или оборудование могут быть подвержены не только тряске и вибрациям, которые могут привести к перетиранию кабеля в месте ввода. Также сам кабель может быть подвержен некоторым воздействиям, например, его может задеть проходящий мимо человек, что приведет к вырыванию кабеля из оборудования.

Надежная фиксация кабеля к корпусу оборудования с помощью гермоввода гарантирует целостность контактных соединений, т.е. кабель не будет вырван из клеммы. Это в свою очередь гарантирует постоянную надежную работу оборудования, исключит вероятность попадания фазного кабеля на корпус оборудования и возникновения короткого замыкания.

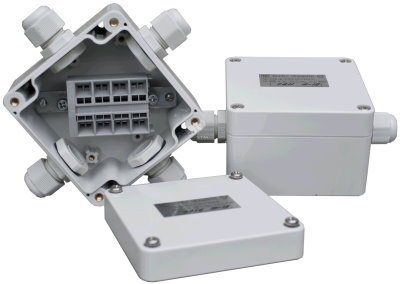

Распределительная коробка с кабельными вводами

Особенности конструкции

Герметичные кабельные вводы представляют собой сборную конструкцию и состоят из нескольких частей.

Конструкция герметичного кабельного ввода:

  • зажимная и стопорная гайка (выполняет роль фиксатора);
  • уплотнитель (герметизирует ввод);
  • зубчатая муфта (для дополнительного сжатия уплотнителя и фиксации кабеля).

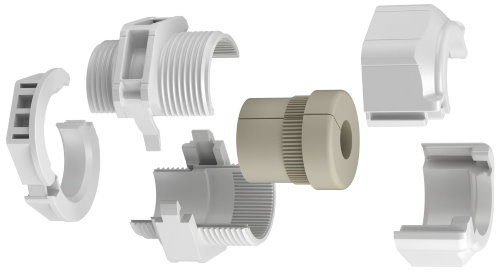

Стандартные кабельные вводы устанавливаются на корпус шкафов и оборудования еще до начала монтажа кабелей. Кабель продевается в кабельный ввод, после чего окончательно фиксируется затягиванием фиксирующей гайки. Но есть также разъемная конструкция кабельного ввода, которая позволяет производить монтаж гермоввода на уже установленный кабель. Разъемные кабельный ввод состоит не только из нескольких частей, но и разбирается на две половинки. После сборки двух половинок гермоввода на кабеле, он затягивается сборной гайкой и надежно фиксируется.

Разъемный кабельный ввод

Типы и классификации кабельных вводов

По типу монтажа герметичные кабельные вводы делятся на гермовводы с зажимным механизмом и без него.

Материал изготовления гермовводов:

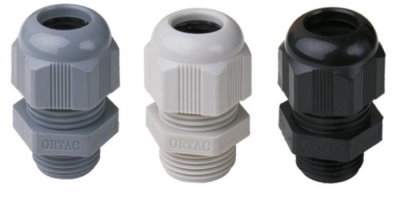

Пластик. Герметичные кабельные вводы из полиамида получили широкую распространенность из-за их дешевизны. Полиамид достаточно прочный материал, не поддерживает горение и изделия из него отлично выполняют свою функцию при соблюдении условий эксплуатации. Но при использовании пластикового гермоввода есть вероятность его повреждения в процессе монтажа. При сильно затягивании может быть сорвана резьба или может лопнуть корпус.

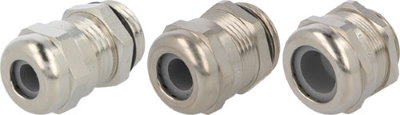

Металл. В качестве металла для изготовления кабельного ввода может применяться латунь покрытая никелем или нержавеющая сталь. Конструктивно металлические гермовводы ничем не отличаются от пластиковых, но за счет большей прочности материала могут использоваться во взрывозащищенном оборудовании и в условиях агрессивной химической среды.

Пластиковые кабельные вводы
Металлические кабельные вводы

Критерии выбора гермоввода

Выбирая кабельный ввод нужно учитывать ряд параметров, чтобы обеспечить надежную прокладку кабеля:

  • Диаметр кабельного ввода и размер уплотнителя. Размер, а конкретнее диаметр, кабельного ввода подбирается в зависимости от диаметра изоляции кабеля.
  • Материал кабельного ввода. Материал гермоввода выбирается в зависимости от условий эксплуатации, где он будет использоваться. Для использования в бытовых целях это как правило пластик, для производства чаще выбирают металл для большей надежности.
  • Тип устанавливаемого уплотнителя. Уплотнителя также подбираются в зависимости от условий эксплуатации. Силиконовый уплотнитель не теряет своих свойств длительное время в диапазоне температур от -60 до +120°С, неопреновый уплотнитель может выдержать значительно меньшие температуры от -60 до +70°С.
  • Степень защиты гермоввода. Кабельные вводы имеют разный уровень защиты от проникновения во внутрь пыли и влаги, что сказывается на его стоимости. Гермовводы с низкой защитой предотвращают попадание пыли и защищают от капель воды, а вот гермовводы с высоким уровнем защиты могут выдержать даже погружение под воду.

Преимущества использования кабельных вводов:

  • Исключается возможность вырывания кабеля из электроустановки, чем гарантируется надежный контакт между кабелем и клеммой.
  • Предотвращается попадание пыли, влаги и грязи внутрь электрических аппаратов, что обеспечит долгую работу и снизит риск выхода из строя.
