Отличия кабельных вводов PG от MG

Герметичные кабельные вводы MG и PG используют для создания герметичного ввода кабелей в электрощитовое оборудование и различные распределительные коробки. Эти кабельные сальники являются наиболее часто используемыми и далее мы рассмотрим, какие между ними имеются отличия.

Гермовводы в нашем интернет-магазине:

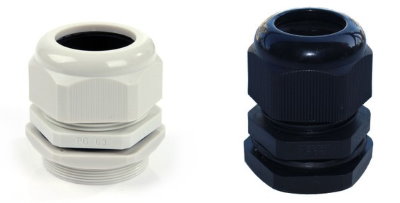

PG и MG кабельные вводы

Первое отличие, которое можно сразу определить, взяв в руки эти два вида сальников, это их цвет. Гермовводы вида PG выпускаются разных цветов, белые и серы. Гермовводы вида MG выпускают всегда только одного цвета – черного.

Если сравнивать характеристики кабельных вводов PG и MG, то основное отличие будет в степени защиты IP, а конкретнее в уровне пылевлагозащищенности.

Кабельные вводы PG имеют меньшую степень защиты, и как правило это IP54.

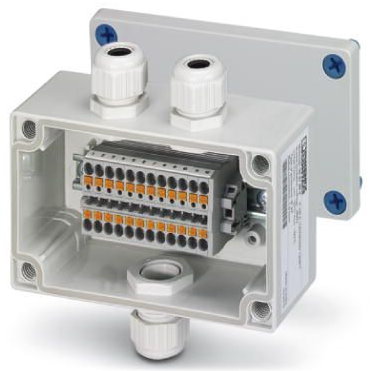

Кабельные вводы PG в распределительной коробке

В цифрах степени защиты зашифрована защита, которую может обеспечить данный кабельный ввод. Так первая цифра, в нашем случае это 5, показывает обеспечиваемую защиту от попадания посторонних предметов во внутрь. Как правило под такими предметами подразумевают мелкую пыль и грязь. Цифра 5 указывает на то, что такой кабельный ввод PG будет обеспечивать пылезащищенность электрощитового оборудования. Внутрь может попасть некоторое количество пыли, но это не скажется на работоспособности устройства в целом.

Вторая цифра указывает на обеспечиваемую защиту от воды. Цифра 4 говорит о том, что данный сальник обеспечивает защиту от брызг, которые могут падать на него в любом направлении. В итоге получается, что гермоввод PG со степенью защиты IP54 будет защищать распределительную коробку от проникновения внутрь ее пыли, но не сможет полностью защитить от влаги, т.е. не герметичен. Такие сальники используются только внутри помещений.

Кабельные вводы MG имеют высокую степень защиты IP68.

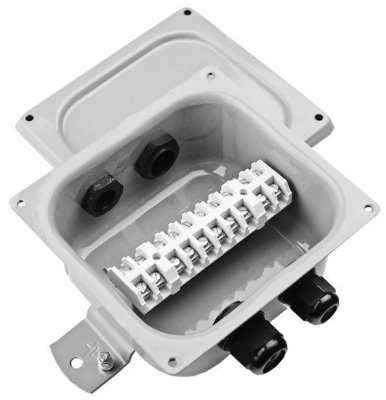

Кабельные вводы MG в распределительной коробке

Первая цифра в степени защиты сальника MG соответствует 6, что означает полную пыленепроницаемость. Через такой кабельный ввод пыль не может попасть внутрь устройства. Вторая цифра, отвечающая за защиту от воды, соответствует 8, что гарантирует полную водонепроницаемость. А это значит, что кабельные вводы MG могут быть использованы снаружи, в пыльной среде с повышенной влажностью.

Есть у кабельных вводов PG и MG также конструктивные отличия. В этих сальниках применяется разная резьба и у них отличающаяся внутренняя комплектация. Как раз разное внутреннее строение этих сальников и является причиной столь значительной разницы их стоимости.

Если сравнивать строение сальников по рисунку, то у кабельных вводов MG становится заметным дополнительный элемент в виде муфты с прижимными лепестками. В результате навинчивания гайки уплотнения на корпус сальника, за счет упругих свойств сжимаются лепестки зубчатой муфты и сдавливают уплотнитель, что приводит к плотной фиксации кабеля в кабельном вводе.

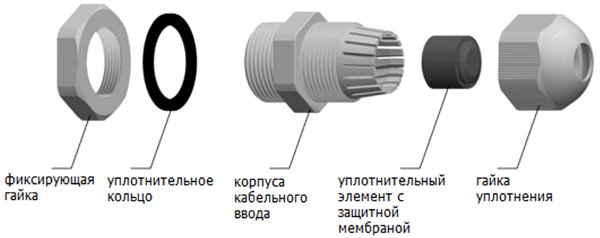

Конструкция кабельного ввода PG

Конструкция кабельного ввода PG

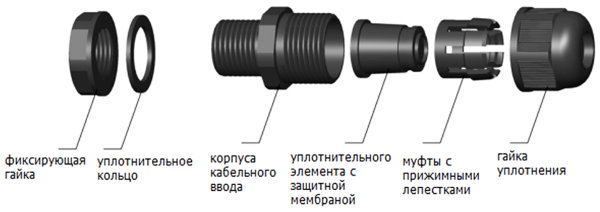

Конструкция кабельного ввода MG

Конструкция кабельного ввода MG

Иногда при покупке кабельных вводов можно столкнуться с такой неприятностью, что недобросовестный продавец может выдавать черные гермовводы PG черного цвета как гермовводы MG. Но зная их конструктивные отличия выявить обман можно достаточно быстро, просто открутив зажимную гайку.
