Как устроен кабельный ввод, как его подобрать и установить

При вводе кабелей в электрощитовое оборудование требуется его надежная фиксация для предотвращения механических повреждений и случайного вырывания кабеля. Сделать это можно с помощью профессионального крепления для кабелей – кабельного ввода. Устройство кабельного ввода позволяет прикрепить его к корпусу оборудования, а также закрепить внутри кабельного ввода сам кабель с обеспечением герметичности соединения.

Кабельные сальники в нашем интернет-магазине:

Кабельные вводы (сальники) применяются во многих областях:

  • Распределение электроэнергии и автоматизация в торговых и промышленных предприятиях.
  • Строительные объекты с повышенным требованием к защите от влаги и пыли.
  • Измерительная техника, системы управления и телекоммуникации.
  • В быту и в коммунальных учреждениях.

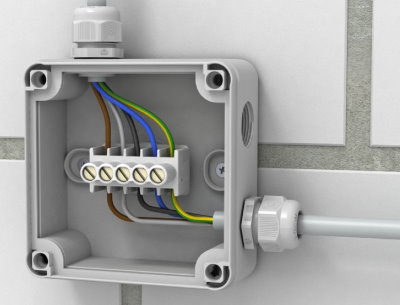

Распределительная коробка с установленными кабельными вводами из пластика

Сейчас кабельные вводы (гермовводы) стали незаменимыми крепежными кабельными изделиями, которые обязательно используются во вводных шкафах, ответвительных и распределительных коробках, различных распределительных модулях, а также при вводе кабеля в различное электрическое оборудование. Существует много разных типов кабельных вводов, предназначенных для разных типов кабелей, для обеспечения разных уровней защиты, но в целом их устройство ничем не отличается.

Устройство кабельных вводов

Кабельные вводы могут быть изготовлены из латуни, нержавеющей стали или полиамида, но при этом все эти гермовводы выполняют одну и ту же функцию, и имеют схожее устройство. Материал изготовления влияет только на прочностные характеристики и на условия использования.

Устройство пластикового гермоввода

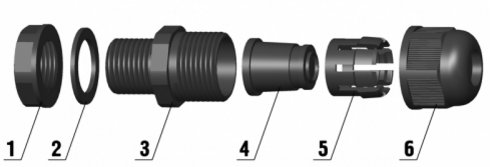

Составные части кабельного ввода (сальника):

  • фиксирующая гайка 1;
  • уплотнительное кольцо 2;
  • корпус кабельного ввода 3;
  • уплотнительный элемент с защитной мембраной 4;
  • муфта с прижимными лепестками 5;
  • зажимная гайка уплотнения 6.

Монтаж (установка) кабельного ввода

Установка кабельного сальника осуществляется в предварительно подготовленное отверстие в корпусе шкафа, щита распределительного или в предназначенное для этого отверстие в промышленном оборудовании. При необходимости в корпусе делают отверстие необходимого диаметра для ввода резьбовой части кабельного сальника. С внешней стороны корпуса устанавливается корпус кабельного ввода, с внутренней стороны закрепляется с помощью фиксирующей гайки.

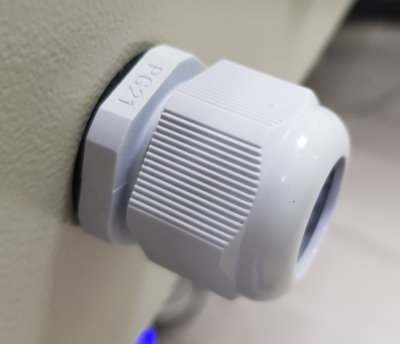

Пластиковый кабельный сальник в распределительном щите

В промышленном оборудовании для установки кабельного ввода уже может быть предусмотрено отверстие с резьбой. В этом случае кабельный ввод просто вкручивается в это отверстие с помощью трубного ключа.

Выбор кабельного ввода (гермоввода)

При выборе гермоввода есть ряд параметров, которые необходимо обязательно учитывать, это условия эксплуатации, в которых они будут применяться, сечение прокладываемого кабеля, размер резьбы ввода. Также нужно учитывать степень защиты, которую должен обеспечивать кабельный ввод и требования по заземлению кабеля.

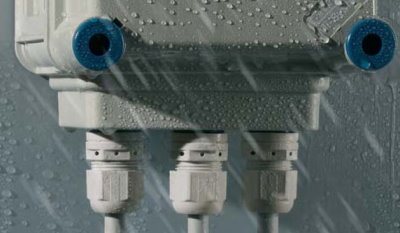

Пример использования герметичных кабельных вводов
