Что такое кабельный ввод и зачем он нужен

Прокладывая электрические сети, нужно учитывать различные нюансы, в том числе решать вопрос с вводом кабелей в распределительные коробки, щиты и шкафы, различные устройства. Кабель недостаточно просто ввести в отверстие в корпусе, его еще нужно как-то закрепить и при необходимости обеспечить герметичность ввода.

Кабельные вводы в нашем интернет-магазине:

Для решения вопросов с вводом кабелей применяют специальной конструкции муфты, которые еще называют кабельным вводом, гермовводом и даже сальником. С помощью кабельного ввода можно добиться не только надежной фиксации кабеля к корпусу устройства, но и обеспечить необходимую степень защиты от пыли и влаги, соответствующую определенному классу защиты, вплоть до IP68.

Виды кабельных вводов (гермовводов, сальников)

По применению кабельные вводы делятся на два основных вида:

  • Взрывозащищенные кабельные вводы, с помощью которых обеспечивается защита внешней среды, в которой могут содержаться взрывоопасные газы и смеси, от возможных искр, коротких замыканий в оборудовании, и обеспечивается заземление и фиксация кабеля.
  • Общепромышленные кабельные вводы, которые обеспечивают механическую защиту кабелей и защиту электротехнических устройств от попадания пыли и влаги.

При применении гермоввода для ввода кабелей решается сразу несколько задач. Кабельный ввод защищает кабель от преждевременного износа и от разрыва, ограничивает радиус изгиба кабеля при креплении его к корпусу оборудования. Также в гермовводах предусмотрен специальный зажим, который фиксирует кабель, предотвращая его вырывание из разъема, что в свою очередь гарантирует работу оборудования без перебоев.

Кабельные вводы изготавливаются из разных материалов, пластика и металла, и каждый из них имеет свои достоинства и недостатки. Гермовводы могут быть на провода диаметром 1-3 мм и на кабели диаметром до 70 мм. Пластиковые кабельные вводы достаточно прочные, простые в производстве и имеют невысокую стоимость, но при этом они быстро разрушаются под действием ультрафиолета и не подходят для использования на улице. Металлические кабельные вводы выдерживают высокие температуры, могут использоваться на улице и применяются для обеспечения самой высокой степени защиты IP68.

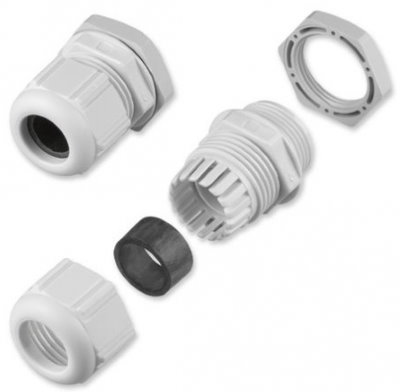

Кабельный ввод из полиамида

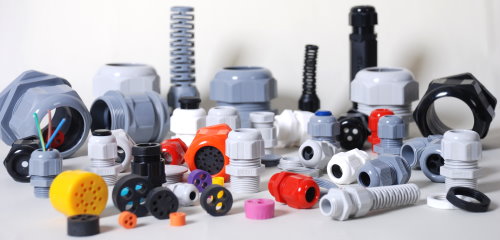

Наибольшее распространение получили следующие типы кабельных вводов:

  • Пластиковые герметичные. Это наиболее распространенные кабельные вводы, изготавливаемые из полиамида, которые используют в промышленности. Они выдерживают температуру от -60 до +100°С, могут обеспечить степень защиты IP68, и имеют три расцветки — черный, серый и белый.
  • Мембранные сальники. Этот тип кабельного ввода изготавливается из мягких материалов, таких как эластомеры и резина. Они характеризуются высокой долговечностью и надежностью.
  • Латунные кабельные вводы. Эти кабельные вводы отличаются своей ударопрочностью и температуростойкостью. Их изготавливают из латуни и покрывают никелем.
  • Гермовводы из нержавеющей стали. Кроме высокой прочности и стойкости к высокой температуре эти кабельные вводы еще отличаются и свой устойчивостью к агрессивным химическим веществам. Все это позволяет использовать их в самых сложных условиях.
  • Взрывозащищенные кабельные вводы. Их применяют в местах, где может возникнуть пожар из-за появления искр, статических разрядов. Изготавливают такие кабельные вводы из разным материалов, это может быть латунь, полиамид или нержавеющая сталь. Главное их внешнее отличие – это более длинная резьба.
  • Взрывобезопасные гермовводы. Эти кабельные вводы обеспечивают самый высокий уровень защиты крепления кабеля к корпусу. Применяются как для армированных, так и для неармированных кабелей.

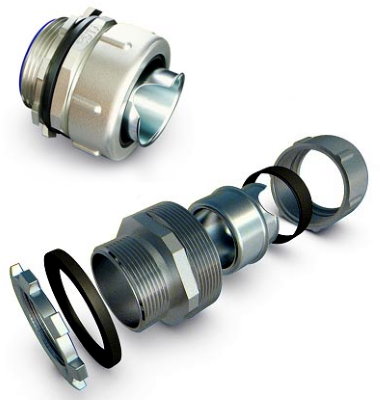

Кабельный ввод из металла

Кроме материала изготовления кабельные вводы отличаются еще и вводной резьбой, необходимой для их крепления в корпусе различных изделий и шкафов. Полиамидные кабельные вводы как правило поставляются со своей фиксирующей гайкой, в этом случае тип резьбы при подборе гермоввода значения не имеет. Металлические кабельные вводы, наоборот, чаще всего вкручиваются в корпус, а для этого требуется совпадение резьбы.

Типы установочной резьбы кабельных вводов:

  • метрическая резьба (М12 – М68);
  • дюймовая резьба (PG по DIN 40430);
  • трубная цилиндрическая (G20);
  • трубная коническая (NPT по ANSI B2.1).
