Силовые кабельные наконечники

В любых устройствах распределения и передачи электроэнергии могут возникнуть аварийные ситуации в связи с перегревом, оплавлением и полным отпаданием провода из-за расплавления металла. В лучшем случае такие ситуации приводят к неработоспособности системы, в худшем к возгораниям и сильным пожарам. Такие ситуации возникают из-за некачественного соединения и подключения кабелей, что приводит к нагреву места контакта при протекании больших токов.

Нагрев места соединения возникает в результате большого контактного сопротивления, которое получается из-за малой площади контакта и наличия оксидных пленок на контактных поверхностях. Для улучшения качества соединения при подключении кабелей к шинам и клеммам оборудования применяют кабельные наконечники, которые могут отличаться по своей форме и материалу изготовления.

Купить силовые кабельные наконечники в нашем интернет-магазине:

Медные луженые наконечники SC

Алюминиевые наконечники DL

Все силовые кабельные наконечники

Назначение кабельных наконечников

С помощью кабельных наконечников удается получить более качественный контакт между кабелями, между кабелем и шиной, а также между кабелем и клеммами оборудования. Наконечник контактирует с кабельной жилой всей своей внутренней поверхностью гильзы, которая закрепляется на кабеле опрессовкой или пайкой. Это значительно уменьшает контактное сопротивление и предотвращает окисление кабеля в дальнейшем.

К тому же кабельный наконечник упрощает весь процесс подключения кабелей к оборудованию, делает соединение жестким и неподвижным, и позволяет производить многократное подсоединение и отключение кабеля за счет болтового соединения.

Маркировка кабельных наконечников

Маркировка кабельных наконечников может сильно отличаться в зависимости от типа наконечника и его производителя. Иногда на наконечнике имеется только цифровая маркировка, указывающая на сечение обжимаемого кабеля. На некоторых наконечниках имеется буквенно-цифровая маркировка, в которой зашифрован и тип самого наконечника. Маркировка и конструкция кабельных наконечников зависит также от стандартов изготовления.

Виды кабельных наконечников в зависимости от материала изготовления

Алюминиевые. Алюминиевые кабельные наконечники изготавливаются из алюминия и предназначены для оконцевания только алюминиевых кабелей, и их дальнейшего подключения к алюминиевым шинам и клеммам оборудования.

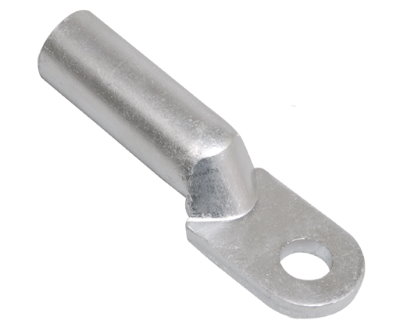

Алюминиевые кабельные наконечники

Медные. Медные кабельные наконечники изготавливаются из меди и предназначены для оконцевания многожильных медных кабелей с последующим подключением к медным шинам и медным клеммам оборудования. Для повышения устойчивости медных наконечников к воздействию окружающей среды, их могут покрывать оловом.

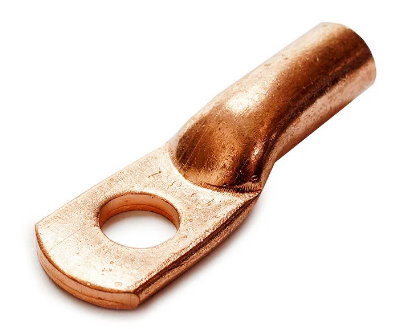

Медные кабельные наконечники

Комбинированные. Комбинированные наконечники изготавливают из меди и алюминия, как правило гильза из алюминия, а контактная часть медная. Такая конструкция наконечника дает возможность подключить алюминиевые кабели к медным клемма оборудования и медным шинам без угрозы возникновения окислений в местах подключения.

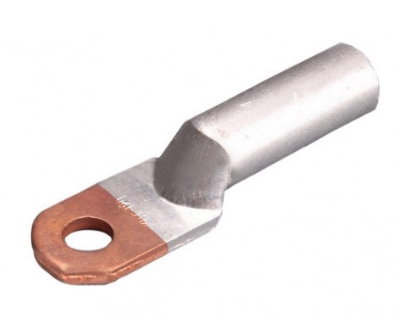

Комбинированные медно-алюминиевые кабельные наконечники

Контактное соединение двух металлов меди и алюминия недопустимо. В месте контакта металлы начинают разрушаться, что приводит к появлению большого контактного сопротивления, которое может привести к перегреву и возгоранию. Именно для решения этой проблемы применяют комбинированные наконечники.

Виды наконечников по способу монтажа

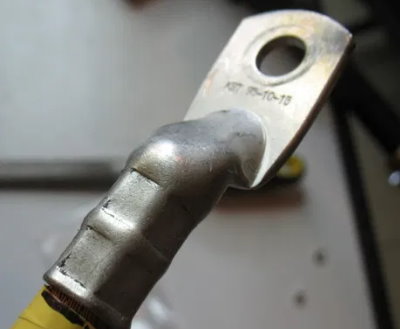

Кабельные наконечники под опрессовку. Опрессовка является самым распространенным и быстрым способом монтажа наконечников на кабеле. При этом зачищенная от изоляции жила кабеля вставляется внутрь гильзы и обжимается специализированным инструментом. Обжатие должно производиться с достаточным усилием для обеспечения качественного контакта между гильзой наконечника и кабелем.

Наконечники с болтовыми зажимами. Такие наконечники могут быт с обычными болтами и с болтами со срывными головками. В гильзах наконечников с болтовыми зажимами есть отверстия с резьбой, в которые устанавливаются болты. Зачищенный от изоляции кабель вставляется в гильзу наконечника и прижимается к стенкам гильзы с помощью болтов. При применении болтов со срывными головками при определенном усилии затягивания головка болта обламывается.

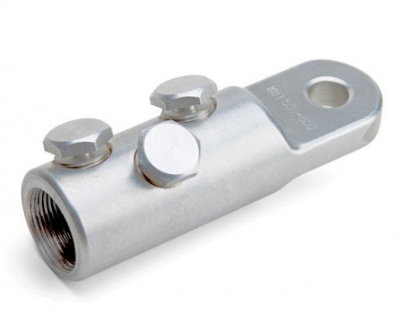

Наконечник со срывными болтами

Наконечники под пайку и сварку. Наконечники под пайку имеют как правило короткую гильзу. После размещения внутри гильзы кабельной жилы она запаивается оловом, что и обеспечивает надежный контакт прочное соединение. Наконечники под сварку завариваются тем же металлом, из которого изготовлены наконечник с кабелем. Сварка считается самым надежным способом соединения.

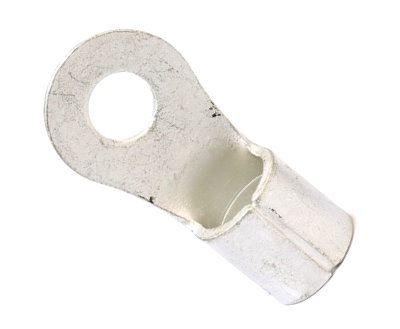

Наконечник под пайку
