Опрессовка силовых кабельных наконечников – рекомендации

Опрессовка силовых кабельных наконечников

Для надежного крепления силовых кабельных наконечников на концах кабельных жил применяют метод опрессовки наконечников. Такой механический способ соединения кабеля с наконечником решает сразу несколько проблем: при сдавливании кабеля прессом нарушается оксидная пленка, покрывающая всю поверхность жил, что увеличивает проводимость места соединения и значительно уменьшает выделение тепла в месте контакта при сильных нагрузках. Но, как и в любом деле при проведении работ по оконцеванию кабелей для достижения наилучших результатов необходимо придерживаться существующих норм и правил.

Выбор силового наконечника

Подбирать силовой кабельный наконечник необходимо по диаметру кабельной жили, медные наконечники применяются для медных кабельных жил, алюминиевые наконечники для алюминиевых кабелей, а медно алюминиевые наконечники применяются, когда алюминиевый кабель необходимо подключить к медной шине или медным контактам оборудования.

Диаметр кабельной жилы должен соответствовать внутреннему диаметру хвостовой части наконечника, при этом допускается небольшой люфт. Для подбора медных наконечников к медным кабельным жилам необходимо пользоваться специальными таблицами, где учитывается класс гибкости кабеля. При выборе алюминиевых наконечников достаточно подобрать ближайший подходящий по диаметру наконечник. Если сечение кабеля неизвестно, можно произвести замер диаметра кабеля штангенциркулем, и таким же способом определить внутренний диаметр хвостовой части наконечника.

Подготовка кабеля к опрессовке

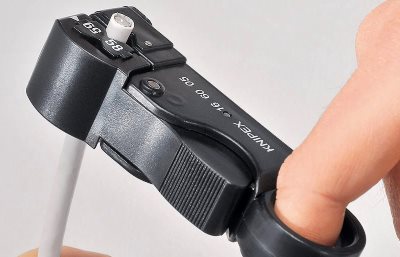

Перед опрессовкой кабель необходимо предварительно подготовить. Для начала необходимо убедиться, что кабель не под напряжением, а затем снять изоляцию с конца кабеля на глубину ввода кабеля в хвостовую часть наконечника, добавив дополнительные 5 мм. Край изоляции необходимо делать ровным и перпендикулярным оси кабеля, не повреждая при этом жили самого кабеля. Снимать изоляцию лучше в несколько этапов небольшими участками, а дополнительные 5 мм снимаются для запаса, так как во время опрессовки хвостовая часть наконечника незначительно удлиняется.

Подготовка кабеля к опрессовке

Если кабель имеет секторные (треугольные) жилы, то их необходимо скруглить. Сделать это можно с помощью напильника или специального инструмента. Также жилы кабеля необходимо зачистить от оксидной пленки и обезжирить, например, контактной пастой. Алюминиевый кабель и внутренняя часть хвостовика алюминиевого наконечника зачищается непосредственно перед самой опрессовкой и смазывается токопроводящей пастой.

Опрессовка кабельных наконечников

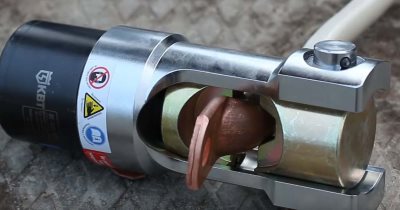

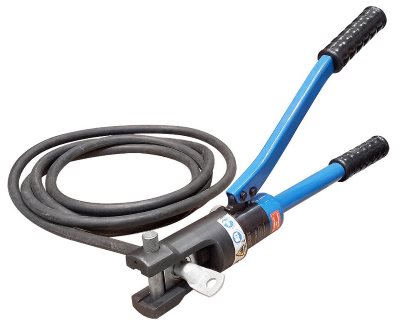

Для опрессовки силовых кабельных наконечников необходимо использовать специальный инструмент, ручной гидравлический пресс. Применение подручных средств в виде молотка и зубила не допускается. В комплекте с гидравлическим прессом идет набор матриц под разные диаметры наконечников, а также табличка с рекомендациями по подбору подходящей матрицы и количеству опрессовок хвостовой части. Тут нужно обратить внимание на толщину стенок хвостовой части наконечников, ведь у разных производителей при одинаковом внутреннем диаметре внешний диаметр будет разный, а это значит, что матрицу для опрессовки необходимо подбирать индивидуально под каждый наконечник.

Опрессовка кабельных наконечников

Начинать обжимку наконечника необходимо от лопатки, делая следующую обжимку с отступом в 2 или 3 мм. При этом необходимо размещать наконечник таким образом, чтобы маркировка сечения матрицы отпечаталась на лицевой части наконечника. Опрессовка считается завершенной, когда матрицы полностью смыкаются, если обжатие получилось недостаточным, процесс необходимо повторить с матрицей на меньший диаметр. При неправильном подборе матрицы, сильно не угадав с диаметром в меньшую сторону, на наконечнике могут появиться «уши». Стачивать их под ноль не стоит, так как это может привести к появлению щелей и значительному ослаблению обжима.

Обработка наконечника после опрессовки

Для герметизации места соединения наконечника и кабеля рекомендуется усадить термоусадочную трубку на хвостовую часть наконечника с оставшейся неизолированной частью жилы. Для лучшей герметизации лучше использовать термоусадку с клеевым слоем. В случае образования облоя наконечник потребуется предварительно зачистить с помощью зачистного инструмента.
